東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布，推出車載直流無刷電機（BLDC電機）無傳感器預驅動器IC“TB9062FNG”，該IC適用于車載電動泵等汽車應用。樣品現已上市，批量生產定于今年12月開始。

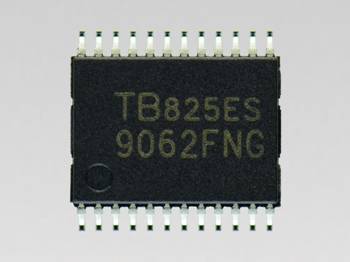

TB9062FNG示意圖

該款新型預驅動器只需通過脈沖寬度調制（PWM）輸入^[1]就能控制BLDC電機，無需借助高性能MCU和軟件。

與現有產品相比，TB9062FNG具備自動脈寬生成功能，可調節輸出PWM占空比，以適應啟動時的電池電壓（VBAT）。同時提供速度軟調節功能，通過抑制輸出PWM占空比發生突變，防止出現失速的狀況。上述功能有助于穩定電機控制。

TB9062FNG由硬件邏輯電路控制，不需要進行任何軟件開發工作。此外，該器件還可實現VBAT超壓檢測、VBAT欠壓檢測、過流保護和過熱保護電路。工作溫度范圍為-40°C到125°C，非常適用于汽車等對可靠性要求較高的應用環境。

主要特性：

使用硬件邏輯電路簡化電機控制：
無需進行軟件開發，只通過PWM輸入就能確保電機控制；
啟動時自動實現PWM脈寬控制：
根據VBAT調節PWM占空比，在啟動時確保電機轉動穩定；
速度自動軟調節控制：
抑制輸出PWM占空比發生突變，防止出現失速狀況；
帶有標志輸出的多項異常檢測功能：
VBAT過壓檢測、VBAT欠壓檢測、過熱保護電路和限流。

主要應用：

車載電動泵：水泵、油泵和燃油泵；車載電扇。

主要規格：

注：
[1]PWM：脈沖寬度調制�；�于半導體的功率控制方法。輸出功率受反復ON／OFF開關的控制。
