電源電路是電子產品必不可少的單元電路，而電池供電又是便攜式電子產品重要的組成部分。當下便攜式電子產品越趨小型化，輕量化方向發展，所以鋰電池是很多便攜式電子產品的首選。單節鋰電池充滿電為4.2V或者4.35V，但不同領域或者不同消費市場的便攜式電子產品對電源電壓大小要求又不一樣。所以?xún)晒濅囯姶?lián)8.4V，三節鋰電串聯12.6V常見；四節鋰電串聯16.8V也有。這樣兩節、三節、四節鋰電池串聯充電管理也是系統中非常重要組成部分。
基于充電電流、效率、速度要求，兩節尤其是三節、四節鋰電池串聯充電管理是以開關降壓型充電管理為主。降壓型充電電流比適配器輸出電流要大，并且市面9V、12V、14.5V、15V、18V、20V適配器都很通用成熟，很容易就滿足電池充電電流要求。充電電流大，勢必要考慮充電效率，而開關型充電管理尤其同步開關型效率能做到90%以上。
深圳市永阜康科技有限公司力推管腳兼容的兩節、三節、四節鋰電池串聯同步降壓型充電管理芯片系列—VAS5175A/VAS5175H/VAS5176。該系列芯片5V-24V輸入寬泛的輸入電壓，充電電流2A；效率93%；采用ESOP-8封裝極簡外圍。VAS5175A主要針對單節、兩節串聯鋰電；VAS5176針對三節、四節串聯鋰電；VAS5175H針對充滿電為4.35V或者8.7V的特殊應用。
VAS5175A/ VAS5176應用特性
1. VAS5175A/ VAS5176腳位圖

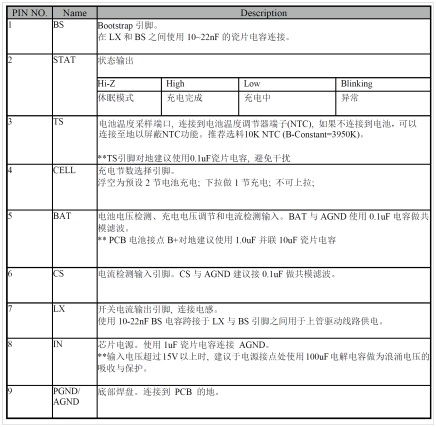

2. VAS5175A/H管腳說明

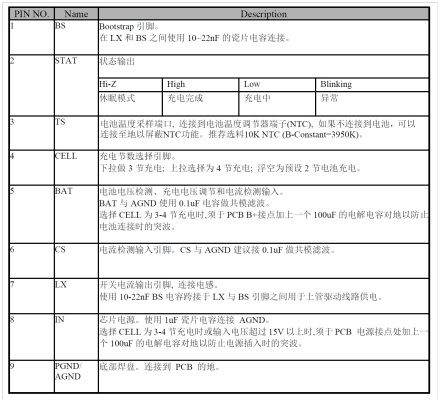

3. VAS5176管腳說明

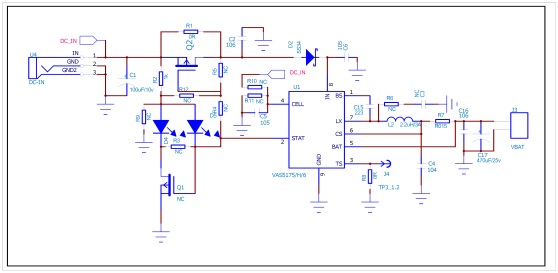

4. VAS5175A/H_ VAS5176 DEMO原理圖

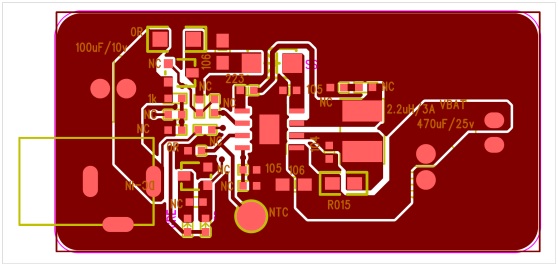

5. VAS5175A/H_ VAS5176DEMO板PCB頂層設計圖

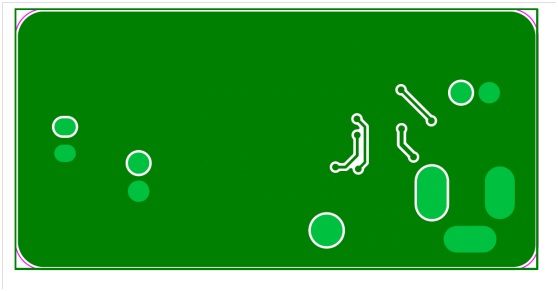

6. VAS5175/H_ VAS5176 DEMO板PCB底層設計圖

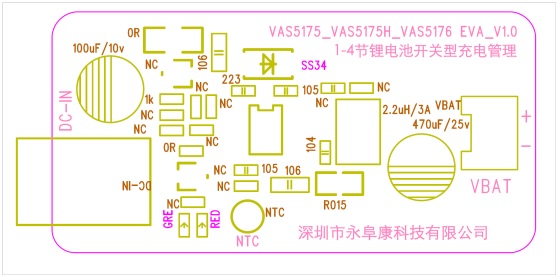

7. VAS5175A/H_ VAS5176 DEMO板貼片圖

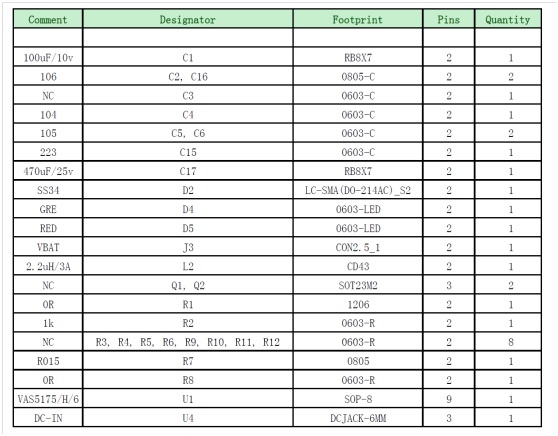

8. VAS5175A/H_ VAS5176 DEMO板物料清單

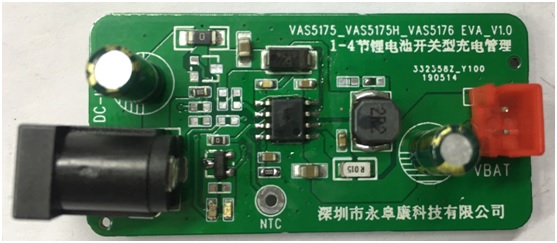

9. VAS5175A/H_ VAS5176 DEMO板實物圖
詳細的產品資料及銷售聯絡(luò )信息請參看：
VAS5175A http://www.webuyspringsrealestate.com/products_3819.htm
VAS5175H http://www.webuyspringsrealestate.com/products_3820.htm
VAS5176 http://www.webuyspringsrealestate.com/products_3821.htm |
