晶振停振的原因及方法 |
|
|
文章來源:永阜康科技 更新時間:2019/5/29 10:48:00 |
在線咨詢: |
|
如今的電子科技時代,我們已離不開生活中的智能產品,尤其是手機,在這個移動支付的快節奏城市,也許你可以試試一天沒有手機的生活,恐怕會(huì )有諸多不便。而手機卻依賴它,一顆比米粒還要小的晶振,決定了整塊電路板的“生死”。如果它不運作,整個系統就會(huì )癱瘓,在行業中被人們堪比為電路板的心臟。

晶振停振

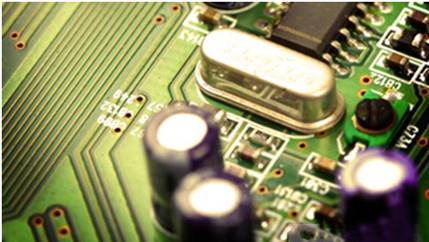

晶振是各板卡的“心跳”發生器,選擇好的晶振,保障線路板的經久耐用性。然而難免會(huì )碰到晶振停振的問題。晶振的作用就是向顯卡、網卡、主板等配件的各部分提供基準頻率,它是時鐘電路中最重要的部件。晶振就像個標尺,工作頻率不穩定會(huì )造成相關設備工作頻率不穩定,自然容易出現問題。在實際應用中,遇到晶振停振,要結合實際情況和產品規格。
大量晶振不起振造成整機無電問題的原因有:
晶體本身原因:晶片碎裂、寄生、DLD不良、阻抗過大、頻率不良、晶體牽引力不足或過大。
電路原因:其他元件不良、負載電容或電路設計或加工造成的雜散電容離散度大、晶體兩端電壓不足、電路靜態工作點有問題。
晶振損壞
在工作電路中,如果晶振損壞會(huì )有哪些特征現象呢?
晶振損壞分為兩大類:
徹底停振:如果晶振停振,對手機而言可能無法正常開機,就像心臟突然停止跳動,以該晶振為時鐘信號的電路都會(huì )停頓罷工。
具有不穩定性:引起不穩定性的原因有很多,可能是晶振質量問題,更多原因則是晶振參數與電路參數不相匹配,例如系統要求精度20ppm,而晶振參數只有50ppm;再或者匹配電容要求12PF,而實際電容只有9PF諸多原因。
解決辦法
1. 徹底損壞
徹底損壞時,可將其拆下,與正常同型號集成電路對比測其每一引腳對地的正、反向電阻,總能找到其中一只或幾只引腳阻值異常。
2. 具有不穩定性
咨詢的晶振供應商,算出正確電容匹配值更換晶振,或者是更換外掛電容。更換精度合適的晶振,如果是其它問題引起的不穩定,用無水酒精冷卻被懷疑的集成電路,如果故障發生時間推遲或不再發生故障,即可判定。通常只能更換新集成電路來排除。
晶振停振注意要點
由于晶振在剪腳和焊錫的時候容易産生機械應力和熱應力,而焊錫溫度過高和作用時間太長都會(huì )影響到晶體,容易導致晶體處于臨界狀態,以至出現時振時不振現象,甚至停振。
在焊錫時,當錫絲透過線路板上小孔滲過,導致引腳跟外殼連接在一塊,或是晶體在制造過程中,基座上引腳的錫點和外殼相連接發生單漏,都會(huì )造成短路,從而引起停振。
當晶體頻率發生頻率漂移,且超出晶體頻率偏差范圍過多時,以至于捕捉不到晶體的中心頻率,從而導致芯片不起振。
由于芯片本身的厚度很薄,當激勵功率過大時,會(huì )使內部石英芯片破損,導致停振。
在檢漏工序中,就是在酒精加壓的環境下,晶體容易產生碰殼現象,即振動時芯片跟外殼容易相碰,從而晶體容易發生時振時不振或停振。
在壓封時,晶體內部要求抽真空充氮氣,如果發生壓封不良,即晶體的密封性不好時,在酒精加壓的條件下,其表現為漏氣,稱之為雙漏,也會(huì )導致停振。 |
|
|
|
|
|
|
|
 |
