20路輸出PCIe時鐘緩沖器是下一代服務器、數據中心、存儲設備及其他PCIe應用的理想選擇

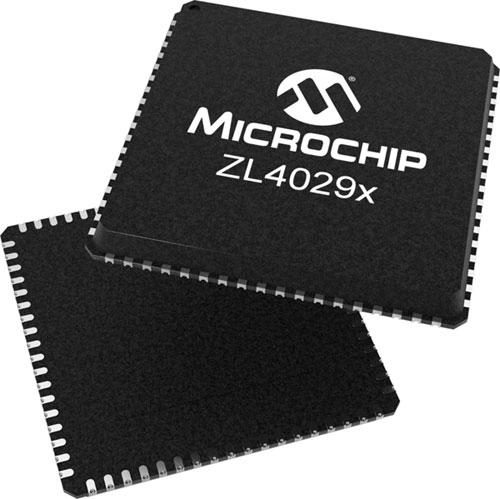

隨著數據中心向更高的帶寬和更高速的基礎架構遷移，對更高性能時序器件的需求變的至關重要。Microchip Technology Inc.（美國微芯科技公司）近日宣布推出面向下一代數據中心應用的四款全新20路微分時鐘緩沖器，遠超PCIe^®第五代（Gen 5）防抖標準。新推出的ZL40292（終端電阻85Ω）和ZL40293（終端電阻100Ω）專門依據最新的DB2000Q規格設計，而ZL40294（終端電阻85Ω）和ZL40295（終端電阻100Ω）則依照DB2000QL行業標準設計。所有新產品均可適用于下一代服務器、數據中心、存儲設備及其他PCIe應用，且同時滿足PCIe第一代、第二代、第三代和第四代的規格。

每個緩沖器都是芯片組的理想補充，其中數據中心服務器和存儲設備中的多個外圍組件（如中央處理單元（CPU）、現場可編程門陣列（FPGA）和物理層（PHY）），以及許多其他PCIe應用程序需要分布式時鐘。該緩沖器具有的大約20飛秒（~20 fs）的低附加抖動，遠超DB2000Q/QL規格的80飛秒（80 fs），為設計師留出巨大空間，能夠在增加數據處理速率的同時，滿足緊湊的時序預算要求。當時鐘分配到多達20路輸出時，上述器件可實現超低抖動，確保緩沖器時鐘信號的完整性和質量。

新型時鐘緩沖器通過低功耗高速電流轉向邏輯（LP-HCSL）實現低功耗，將大幅減少功耗方面的預算。與標準高速電流轉向邏輯（HCSL）相比，LP-HCSL可節省三分之一功耗，大幅減少用電量。這一性能可幫助客戶在電路板上實現更長的走線，改善信號通路，同時減少元件，節省電路板空間。以ZL40292為例，相比傳統HCSL緩沖器，它最多可省去80個終端電阻（平均每路4個）。

Microchip時序與通信業務部副總裁Rami Kanama表示：“Microchip可提供業內最豐富的時鐘和時序產品，并一直致力于開發面向更高速的數據中心和企業基礎架構等下一代網絡(luò )應用的高標準解決方案。Microchip此前推出性能卓越的PCIe第五代器件，可為工程師留出更大的設計空間，讓他們能夠更加專注設計，可幫助尋找符合DB2000Q和DB2000QL規格時鐘緩沖器的客戶快速開始設計流程�！�
