本文針對的是翼閘無刷減速電機方案介紹：閘機，是一種通道阻擋裝置(通道管理設備)，用于管理人流并規范行人出入，主要應用于地鐵閘機系統、收費檢票閘機系統。其最基本最核心的功能是實現一次只通過一人，可用于各種收費、門禁場合的入口通道處。人行閘機內安裝有機芯，在行人通過閘機時，機芯會(huì )轉動一定角度帶動門板轉動，使得行人得以通過，現有的機芯是多為分體式的，穩定性差而且容易損壞。

翼閘主要結構和配置

標準機箱 2個

伸縮臂 2個

主控制板 2塊

變壓器 4個

無刷電機2個

機芯及傳動部分2套

紅外對射 4對

報警器 2個

方向指示板 6塊

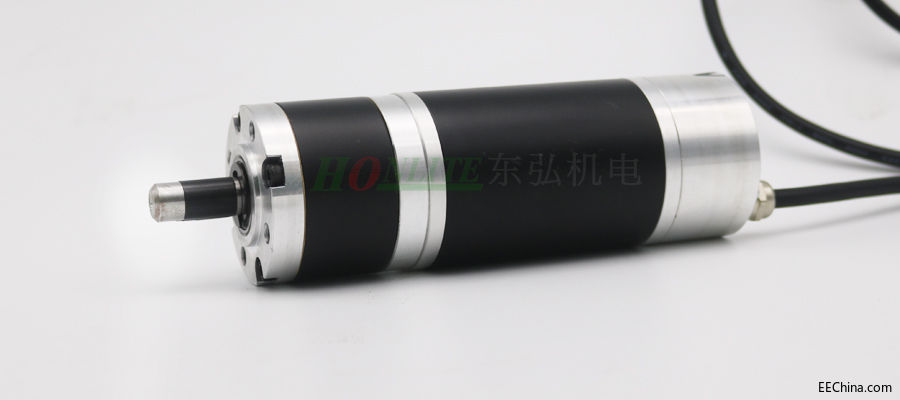

智能讀寫器將信息反饋到翼閘，再通過單片機傳送到無刷電機。該如何選擇無刷減速電機來接受單片機的信息呢？

1. 從速度選擇，通行速度：20~30人/分鐘，通行開關門時間：1秒。選用帶減速機的無刷電機，轉速大約250~300rpm/min

2. 從力矩選擇，無刷減速電機主要是帶動翼閘的伸縮臂，選擇電機時，很多會(huì )覺得力矩越大越好，只是力矩越大，齒輪箱的長度約長，需要有足夠的預留空間，但只是帶動伸縮臂，先預估伸縮臂的重量，再預計若發生事故的緩沖力，選用20kg/cm的力矩符合要求的話，就不用造成資源浪費。

3. 從電壓選擇， 無刷減速電機通過接單片機獲取信息， 選擇電壓時選用24V。

      用戶在對翼閘無刷減速電機進行選型時需要考慮的是：電機是否需要正反轉，驅動調速方案，減速機的減速比，編碼器的選擇等。
