本文開始介紹“使用電感降低噪聲的對策”。

什么是電感的頻率特性

在進入具體的電感降噪對策解說之前，與介紹“使用電容器降低噪聲”時一樣，先來簡單回顧一下電感的頻率特性。

首先，電感（線圈）具有以下基本特性，稱之為“電感的感性電抗”

 ①直流基本上直接流過。
 ②對于交流，起到類似電阻的作用。
 ③頻率越高越難通過。

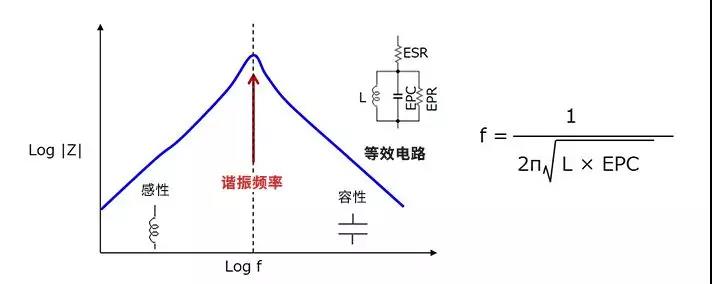

下面是表示電感的頻率和阻抗特性的示意圖。

在理想電感器中，阻抗隨著頻率的提高而呈線性增加，但在實際的電感器中，如等效電路所示，并聯存在寄生電容EPC，因而會(huì )產生自諧振現象。

所以，到諧振頻率之前呈現電感本來的感性特性（阻抗隨著頻率升高而增加），但諧振頻率之后寄生電容的影響占主導地位，呈現出容性特性（阻抗隨著頻率升高而減�。�。也就是說，在比諧振頻率高的頻率范圍，不發揮作為電感的作用。

電感的諧振頻率可通過上述公式求得。除了主體是電容量還是電感量的區別外，該公式與電容的諧振頻率公式基本相同。從公式中可以看出，電感值L變小時諧振頻率會(huì )升高。

電感的寄生分量中，除了寄生電容EPC之外，還有電感繞組的電阻分量ESR（等效串聯電阻）、與電容并聯存在的EPR（等效并聯電阻）。電阻分量會(huì )限制諧振點的阻抗。

關鍵要點:

・電感在諧振頻率之前呈現感性特性（阻抗隨頻率升高而增加）。

・電感在諧振頻率之后呈現容性特性（阻抗隨頻率升高而減�。�。

・在比諧振頻率高的頻段，電感不發揮作為電感的作用。

・電感值L變小時，電感的諧振頻率會(huì )升高。

・電感的諧振點阻抗受寄生電阻分量的限制。
