基于瑞昱（Realtek）RTL8763BFR RWS的無線藍牙耳機解決方案。
眾所周知，降噪功能對耳機很重要：一是減少噪音，避免因過度放大音量對耳朵造成損害；二是過濾噪音，提高音質和通話質量。降噪可分為被動式降噪和主動式降噪，被動式降噪即物理降噪，是指利用物理特性將外部的噪聲與耳朵隔絕開，主要通過將耳機的頭梁設計得緊一些、耳罩腔體進行聲學優化、耳罩內部放入吸聲材料等來實現耳機的物理隔音。被動降噪對高頻率聲音（如人聲）的隔絕非常有效，一般可使噪聲降低大約15-20dB。主動式降噪就是采用ANC、ENC、CVC、DSP等降噪技術來實現，其工作原理分別闡述如下：
1、ANC（Active Noise Control）的工作原理是麥克風收集外部的環境噪音，然后系統轉換為一個反相的聲波加到喇叭端，最終人耳聽到的聲音是：環境噪音+反相的環境噪音，兩種噪音疊加從而實現感官上的噪音降低。主動降噪根據音麥克風位置的不同，還可細分為前饋式主動降噪與反饋式主動降噪。
2、ENC（Environmental Noise Cancellation）即環境降噪技術，能有效抑制90%的反向環境噪聲，可降低環境噪聲最高可達35dB以上。通過雙麥克風陣列，精準計算通話者的說話方位，在保護主方向目標語音的同時，去除環境中的各種干擾噪聲。
3、DSP（digital signal processing）主要針對高、低頻噪聲。工作原理是麥克風收集外部環境噪音，然后系統復制一個與外界環境噪音相等的反向聲波，將噪音抵消，從而達到更好的降噪效果。DSP降噪的原理和ANC降噪相似，但DSP降噪方式可將正反向噪音直接在系統內部相互中和抵消。
4、CVC（Clear Voice Capture）通話軟件降噪技術，主要針對通話過程中產生的回聲，通過雙麥克風消噪軟件，提供通話的回聲和環境噪音消除功能，是目前藍牙通話耳機中最先進的降噪技術。與DSP技術和CVC技術的主要區別是：DSP技術（消除外部噪音）的主要受益方是耳機使用者本人，而CVC（消除回聲）的主要受益人是通話的另一方。
基于RealtekRTL8763BFR RWS的無線藍牙耳機解決方案的工作原理：和傳統無線藍牙耳機相比，RWS無線藍牙耳機將單個藍牙裝置由一個增加為兩個單體耳機，并區分出主耳機和從耳機，先由手機連接主耳機，再由主耳機通過藍牙無線方式連接從耳機，真正實現藍牙耳機左右聲道無線分離使用。不連接從耳機時，主耳機回到單聲道音質。簡單來說就是左右聲道的耳機組成主從關系，將收到的音源傳遞給另外一個耳機實現真立體聲的效果。采用Realtek RWS技術能夠實現左右耳之間的延遲約在<<3ms，藍牙無線耳機到手機之間的延遲約在<<100ms左右。這意味著RWS技術能夠應用到大部分干擾極端嚴重的環境中。

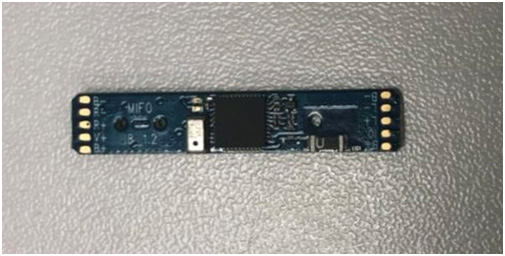

圖示1-基于Realtek產品的無線藍牙耳機解決方案的展示板圖
核心技術優勢
• RealtekRTL8763B主控芯片不僅支持藍牙5.0、雙耳通話，還支持HFP1.7、HSP1.2、A2DP1.3、AVRCP1.6、SPP1.2、PBAP1.0等多種耳機模式；
• Dual mode BT5.0；
• 優異的RF性能：10dBm（typ）transmit power and receiver sensitivity to：
-94.0 dBm（typ）2M EDR；
-97.0 dBm（typ）BLE；
-106.5 dBm（typ）125K BLE；
• 支持OTA更新firmware；
• 支持開放式SDK平臺，讓用戶開發特色化商品；
• 超低功耗，播放音樂(lè )時電流<8mA。

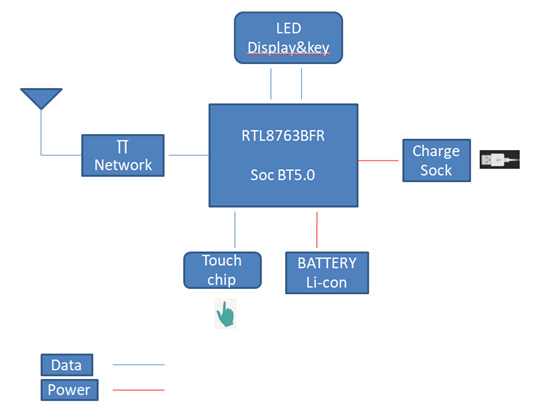

圖示2-基于Realtek產品的無線藍牙耳機解決方案的方案塊圖
方案規格
• 支持雙麥降噪功能（可選）；
• 支持光感開關機；
• 支持自動充電開關機；
• 支持可設定化的EQ。 |
