| CS5095 5V USB輸入三節鋰電升壓充電管理IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2019/7/31 10:31:00 |
在線咨詢： |
| |
| 概要
CS5095E是一款5V輸入,最大1.2A充電電流,支持三節鋰電池串聯應用 ,鋰離子電池的升壓充電管理IC。CS5095E集成功率MOS，采用異步開關架構，使其在應用時僅需極少 的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5095E的升壓開關充電轉換器的工作頻率為500KHz,轉換效率為90%。CS5095E輸入電壓為5V,內置自適應環路，可 智能調節充電電流，防止拉掛適配器輸出可匹配所有適配器。
CS5095E提供了纖小的ESOP8L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~6V,芯片耐壓18V，內部集成高壓晶體管
最大1.2A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
管腳外圍兼容CS5090E
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護
ESD 4KV
封裝
ESOP8L
應用
藍牙音箱
電子煙
對講機
POS機
鋰電電池包
玩具
引腳排列及定義

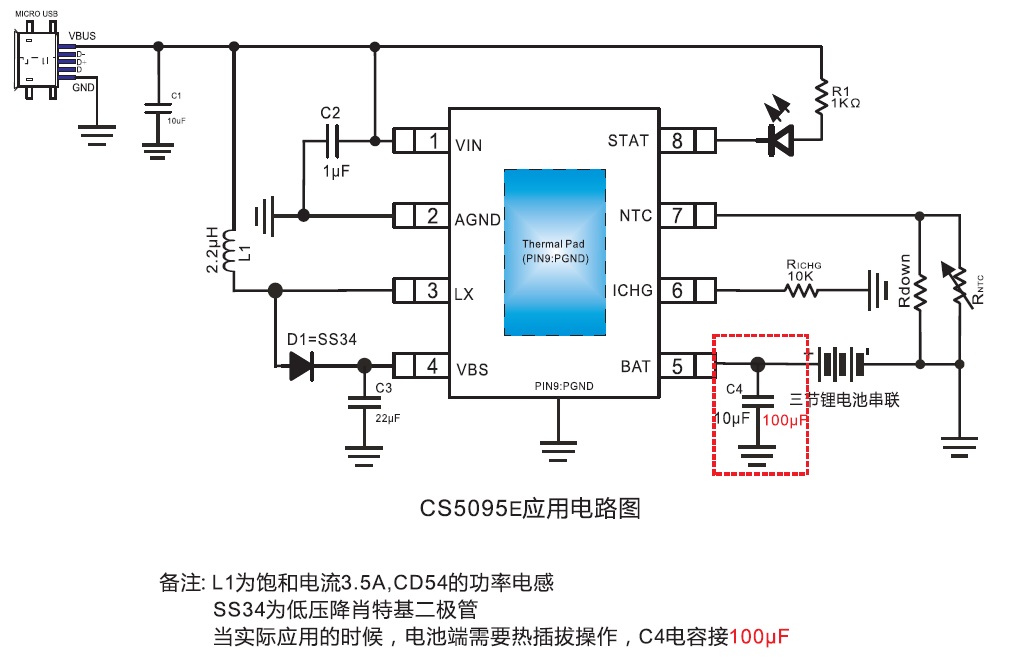

典型應用圖
詳細的產品資料及銷售聯絡(luò )信息請參看：http://www.webuyspringsrealestate.com/products_3836.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
