2019年9月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RT7075及RM05N60的直流無刷電機驅動應用之吊扇解決方案。

在全球節能減排的背景下，大聯大詮鼎代理的Richtek推出了RT7075直流無刷（BLDC）電機驅動應用系統解決方案。直流無刷（BLDC）電機具有高效率，高功率，高可靠性和低發熱等特性和優點，符合國家的節能減排要求。RT7075是集成了三相電機控制器和門極驅動器的2-in-1產品，它以32位ARM Cortex-M0為核心，與ADC、DAC、通訊接口、SVPWM、看門狗定時器等多種外圍電路結合在一起，具有電流檢測、過流保護、欠壓保護等功能，可以完成磁場定向控制（FOC）和無傳感器電機控制的任務。Richtek的電機控制技術可以讓電機運行更安靜，以其為核心構成的電機驅動器元件數量少，板面空間占用少，成本低廉�？刂葡到y運行的系統固件存放在芯片中集成的存儲器里，并且可以反復改寫。

圖示1-大聯大詮鼎推出基于Richtek產品的直流無刷電機驅動應用之吊扇解決方案的展示板圖

RT7075的直流無刷電機控制器自帶支持無/有傳感器的正弦FOC控制算法，其固件設計已通過UL安全認證，可滿足風扇、泵浦等各種應用的電機控制需求。RT7075的3相門極驅動器具有強大的驅動能力和多種安全防護設計，可以輕松適配各種MOSFET和IGBT，支持耐受電壓最高達600V的各種應用。

Richtek為市場提供的直流無刷電機驅動解決方案由電機控制器、門極驅動器、功率元件等產品以及由電機控制器和門極驅動器集成在一起的二合一產品和將電機控制器、門極驅動器及功率元件都集成在一起的三合一產品組合而成。組成完整的電機控制系統所需要的PFC控制器、電源轉換器等產品也都齊備，因而可以滿足用戶在應用上的所有需求。

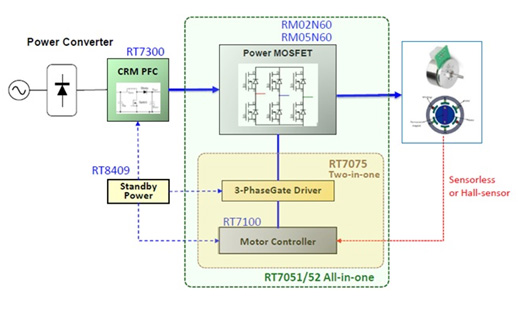

圖示2-大聯大詮鼎推出基于Richtek產品的直流無刷電機驅動應用之吊扇解決方案的方案塊圖

核心技術優勢

啟動更柔順，啟動過程可程控，無需位置傳感器的協助，基本避免逆轉現象
使用無需霍爾元件的帶電流反饋矢量控制算法
控制函數固件內置，用戶可自由設定所需特性，支持固件在板更新，免去庫存煩惱
通過UL IEC60730-1 B類認證，運行安全有保障，讓產品認證更易實施

方案規格

ARM 32位Cortex-M0 CPU，高達60MHz
通信協義支持I²C與UART
10路10Bit ADC
1路電流類型的6Bit DAC
1路電壓類型的8Bit DAC
內存大�。�16kb，內部ROM
嵌入式電機控制庫和4KB，SRAM
最高600V輸入
輸出端電流吐納能力290mA/600mA
