在尋找射頻電纜或連接器時，你首先需要確定的是電纜。通常有3種類型的電纜，分別為同軸、雙軸和三軸電纜，每種類型都有差異和不同的尺寸。以下教大家怎么認清這三種電纜。

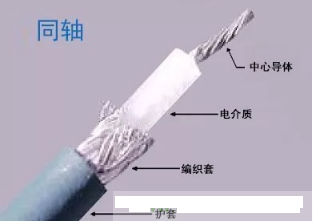

　　同軸電纜

　　主要用于傳輸射頻信號，應用領域包括：
　　通信
　　計算機本地接入網
　　視頻
　　無線通信
　　低電平射頻信號
　　電纜結構中包括兩個導體：
　　用于信號傳輸的中心導體。
　　外屏蔽：接地，有時用于信號返回；EMI/RFI（電磁干擾/射頻干擾）保護

　　雙軸電纜

　　也稱為雙絞/屏蔽線和雙軸線，應用包括：
　　差分數據傳輸：高/低信號——反轉圖像
　　非差分數據傳輸：時鐘信號；信號返回；78-124歐姆阻抗；78歐姆初級
　　電纜結構中包括三個導體:
　　中心導體（通常為藍色）
　　中間接頭
　　外屏蔽：EMI/RFI保護

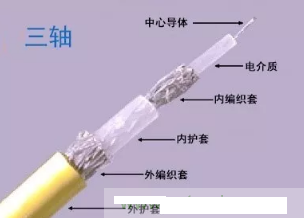

　　三軸電纜

　　稱為雙屏蔽同軸電纜，主要應用特性包括：
　　軍用艦載數據總線應用
　　視頻
　　低電流測試和測量
　　50-75歐姆
　　75歐姆初級
　　電纜結構中包括三個導體：
　　中心導體
　　內屏蔽
　　外屏蔽：EMI/RFI保護
　　帶狀雙軸電纜
　　市場上還有一種產品叫做帶狀雙軸電纜，如3M的SL8800 系列, 但其應用與上述電纜有明顯差異。
　　該產品適用于各種高速（超過15Ghz）應用，包括總線接口和其他高帶寬多通道介質。該產品可以應用于連接器端接版本中，也可以直接焊接到電路板上，可以將其切割成定制長度，并且可以緊密折疊而不會(huì )造成任何明顯的信號衰減。
