| BQ25883 2節電池，2A升壓模式電池充電器，具備電源路徑 |
|
|
| 文章來源：永阜康科技 更新時間：2019/10/25 14:00:00 |
在線咨詢： |
| |
描述
BQ25883 是高度集成的 2A 升壓開關模式電池充電管理和系統電源路徑管理器件，適用于兩節 (2s) 鋰離子電池和鋰聚合物電池。 BQ25883 具有 I2C 控制、OTG 和電源路徑功能。
特性
- 高效的 2A 1.5MHz 開關模式升壓充電器
- 在 5V 適配器、7.6V 電池、1A 充電情況下的充電效率為 93.4%
- 針對 USB 輸入和 2 節鋰離子電池進行了優化
- 用于輕負載運行的可選低功耗 PFM 模式
- 單個輸入，支持 USB 輸入適配器
- 支持 3.9V 至 6.2V 輸入電壓范圍，絕對最大輸入電壓額定值為 20V
- 輸入電流限制（500mA 至 3.3A，精度為 100-mA），支持 USB2.0、USB3.0標準適配器
- 通過高達 5.5V 的輸入電壓限制進行最大功率跟蹤
- 集成式 USB D+/D- 自動檢測 USB SDP、CDP、DCP 以及非標準適配器
- 電源路徑管理和 I2C 控制功能
- 采用 17mΩ 電池放電 MOSFET，具有最高的電池放電效率
- 窄 VDC (NVDC) 電源路徑管理
- 無需電池或使用深度放電的電池即可瞬時啟動
- 電池充電模式下實現理想的二極管運行
- USB On-the-Go (OTG) 功能，可調輸出電壓范圍為 4.5V 至 5.5V
- 具有高達 2A 輸出的降壓轉換器
- 在 5V、1A 輸出下效率為 94%
- 精確的恒定電流 (CC) 調節和輸出短路保護
- 用于輕負載運行的可選低功耗 PFM 模式，具有無聲選項
- 輸入電流優化器 (ICO)，無需過載適配器即可最大限度地提高輸入功率
- 集成式 16 位 ADC，用于系統監控（總線電壓和電流、電池電壓、充電電流、系統電壓以及 NTC 和裸片溫度）
- 高集成度包括所有 MOSFET、電流檢測和環路補償
- 高精度
- ±0.5% 充電電壓調節
- ±5% 充電電流調節
- ±7.5% 輸入電流調節
- 安全
- 在充電和 OTG 降壓模式下的電池溫度檢測
- 熱調節和熱關斷

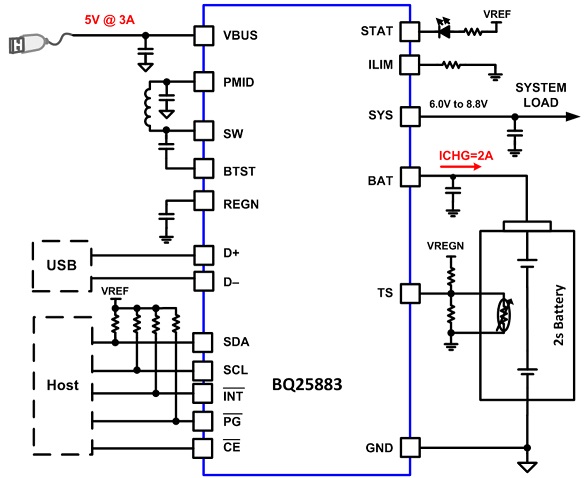

典型應用圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
