| 藍牙音箱的空氣放電ESD整改案例 |
|
|
| 文章來源：永阜康科技 更新時間：2019/11/13 12:45:00 |
在線咨詢： |
| |
ESD空氣放電，是指靜電槍頭沒有直接接觸金屬，通過空氣放電的方式注入PCB板上；按照實驗標準的測試方法，對于孔縫等人體無法直接接觸的端口進行空氣放電實驗。
一、描述：
本次實驗產品是一款藍牙音箱，其外露的端口主要有AUX，以及USB金屬端口；AUX端口為塑膠，按照實驗標準，對其進行空氣放電8KV，在測試的時候，我們發現樣機很容易會(huì )出現聲音異�，F象，并且無法正常關機，需直接斷電才能消失。重新上電后，音箱的聲音已經發生了變質，判斷等級為D級。換一塊PCB板后樣機可以重新工作。
二、整改過程：

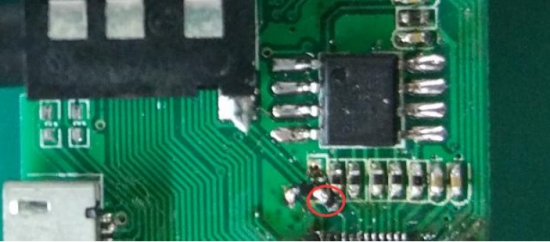

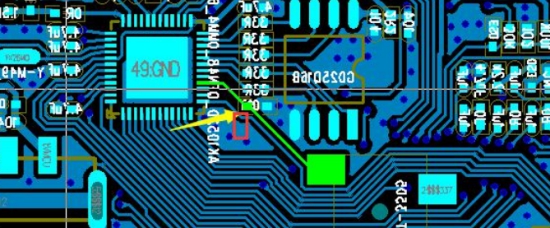

經過審核AUX端口的結構，我們發現其內部有金屬引腳延伸比較長，并且每個引腳都是直接與IC的PING腳相連；從而使得靜電可以通過金屬引腳直接干擾到IC引腳。所以首先在這三個引腳對地并聯ASIM ESD（型號：CV0402VT6201T）,再進行空氣放電的時候，發現樣機沒有出現之前出現的聲音異�，F象。如下圖為整改PCB圖：

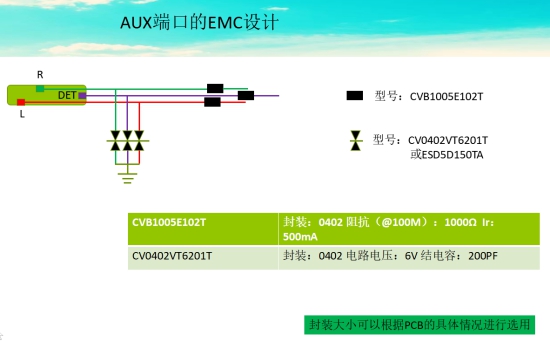

再此也設計出一般AUX的靜電以及EMI防護方案:
|
| |
|
|
|
|
|
| |
| |
| |
 |
