東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今天宣布，推出首款eFuse IC“TCKE8xx系列”。該系列包括六款產品，支持電源線路中電路保護所需的各類功能。該系列中有兩款產品于今天開始發貨。

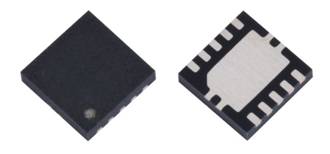

eFuse IC產品圖
eFuse IC最顯著的特點是可以重復使用。玻璃管熔斷器和芯片熔斷器等傳統物理熔斷器在過流狀態下實際切斷供電線路，起到保護供電線路的作用，一旦熔斷就需要更換。而eFuse IC產品在發生異常時用自己的線路切斷供電線路，可以重置并重復使用。
另一大優勢在于，eFuse IC能避免復雜的線路設計，并取消一定數量的元器件。與使用分立式元器件保障的安全功能相比，能通過較少數量的元器件和較小占板面積顯著簡化電路設計。
新推出的TCKE8xx系列將過流檢測精度提升至超過物理熔斷器的水平，實現高度可靠的線路保護。此外，eFuse IC還提供電流鉗模式和電壓鉗模式，防止發生過流和過壓。通過將電流和電壓箝制在額定值上，它們能保護電路并維持供電，即使是在施加過流或過壓的情況下也可提供保護功能。eFuse IC還提供過熱保護和短路保護功能，在發生嚴重過熱或意外短路的現象時，能立即切斷電源，起到保護電路的作用。
這些特性完美結合，使該系列產品能夠為服務器和筆記本電腦等電子設備提供有力保護。上述設備近年來對耐壓、耐流性能的要求不斷提高。由于東芝計劃通過國際高水平安全標準IEC 62368-1的認證，他們也將簡化客戶設備需要進行的認證測試。
該產品線提供兩種類型的產品：一種是自動重試恢復型，eFuse本身自動恢復線路；另一種是鎖存型，采用外部信號進行恢復�？蛻�(hù)可以根據自己的需求和設備的大小選擇合適的eFuse IC產品。
應用：
• 供電線路的電路保護
（服務器、SSD、筆記本電腦、游戲機和增強現實／虛擬現實設備等）
特性：
• 過流限制精度：±11% @Ta=-40至+85℃，ILIM=4.38A
• 高速短路保護：tFastOffDly=150ns（典型值）@Ta=-40至+85℃
• 高輸出電流：IOUT=0至5.0A
• 薄型緊湊封裝：3.00×3.00mm（典型值），t=0.75mm（最大值）
主要規格：
• （如未作其他說明，@Ta=25℃）
|
產品型號
|
TCKE800NA[1]
|
TCKE800NL[1]
|
TCKE805NA
|
TCKE805NL
|
TCKE812NA[1]
|
TCKE812NL[1]
|
|
封裝
|
名稱
|
WSON10B
|
|
尺寸典型值
|
3.00×3.00，t=0.75（最大值）
|
|
工作電壓
范圍
|
輸入電壓VIN（V）
|
4.4至18
|
|
輸出電流IOUT（A）
|
0至5.0
|
|
導通電阻RON典型值（mΩ）
|
28
|
|
過流限制精度（%）
|
±11[2]
|
|
過壓箝位VOVC典型值（V）
|
-
|
6.04
|
15.1
|
|
速斷比較器延遲tFastOffDly典型值@Ta=-40至+85℃
|
150
|
|
恢復工作類型
|
自動重試
|
鎖存
|
自動重試
|
鎖存
|
自動重試
|
鎖存
|
|
可調節轉換速率控制
|
✔
|
|
庫存查詢與購買
|
-
|
-
|
在線購買
|
在線購買
|
-
|
-
|
注釋?zhuān)?br>
[1] 開發中
[2] @Ta=-40至+85℃，ILIM=4.38A |
