支流電流的大小與該支路阻抗成反比。若是恒定電源，用變阻器改變某支路電流大小，其它支路電流不變，但總電流大小相應改變。

電流是由正極開始，流出。沿著導線 ，碰到分叉就分開，一直流到負極終止。

如果要看并聯（混聯）電路中電流的走向，首先要找出最開始的分流點和最后的合流點，并聯（混聯）電路中，分流點與合流點之間總有多條支路。若是若干支路中有一條是沒有用電器的，那么電流就會(huì )走“捷徑”，于是就會(huì )出現短路。

由電路圖可以得知組件間的工作原理，為分析性能、安裝電子、電器產品提供規劃方案。在設計電路中，工程師可從容在紙上或電腦上進行，確認完善后再進行實際安裝。

通過調試改進、修復錯誤、直至成功。采用電路仿真軟件進行電路輔助設計、虛擬的電路實驗，可提高工程師工作效率、節約學習時間，使實物圖更直觀。

向左轉|向右轉

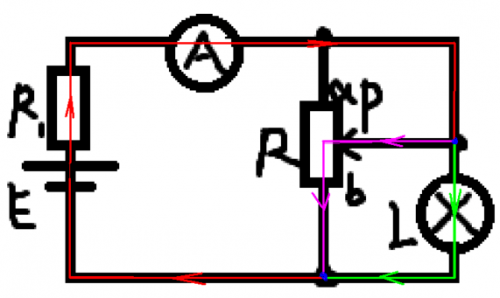

如何看電路圖中分流電路的電流走向

電路中有幾條并聯電路就有幾個分流：

電壓表在電路中是并聯的，所以也有分流成分，只是它電阻大，所以分流的電流不是很明顯。

因為電流表是串聯到電路里的，不起分流作用。如果并聯了導線，由于導線的電阻很小，電流基本上都從導線上分流去了，電器上流過的電流就非常小了，這時就變成了短路了。電流表內阻很小，在電路中可以當作導線看待。電壓表則是一個很大的電阻。
