1 、THMC40/41的功能特點
THMC40/41是一種二相直流風扇無刷電機驅動器；可用于需要PRM速率控制的12V散熱風扇的控制。這種驅動器具有以下特點：
無刷電機驅動器THMC40/41的結構特點、引腳功能及應用范圍●可對直流風扇進行速率控制而無需外部功率驅動，并可減少元件數目、節省空間、降低成本。
●采用獨特的調節電機繞組功率電平方法控制風扇速率。
●通過VPWM電壓改變運行周期，可在11%～100%范圍內以PWM控制方式來調節風扇速率。
●功耗低，睡眠模式下的典型電流值僅為300μA。
●具有關斷和自動重試功能，可有效保護鎖定轉子。
●具有速率信號或鎖定轉子檢測信號輸出。
●帶有低噪聲的霍爾傳感器信號調節。
●具有熱關斷保護功能，當芯片結溫超過165℃時會(huì )自動關閉。
2 、內部構成及引腳功能
2.1 內部結構

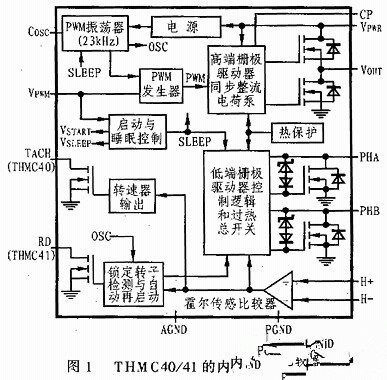

THMC40/41驅動器內部由23kHz PWM振蕩器、PWM產生器、轉速器、高端柵極驅動器、低端柵極驅動器、霍爾傳感比較器、啟動和睡眠檢測電路、鎖定轉子檢測與自動再啟動電路、熱管理電路、高低端開關、同步開關電路以及電源電路等部分構成，圖1所示其內部結構框圖。
無刷電機驅動器THMC40/41的結構特點、引腳功能及應用范圍THMC40/41兩芯片的不同之處是其腳2功能有區別。THMC40的腳2（TACH）輸出為漏極開路轉速計信號輸出�？捎米黠L(fēng)扇實際速率的監視和測量；THMC41的腳2（RD）輸出則為漏極開路電機轉子鎖定檢測輸出，可用作電機鎖定時的報警。但兩種驅動器均為驅動電機繞組設置了RDS=0.4Ω、額定電流為1A的高、低端PW同DMOS驅動電路，并從腳5（VOUT）、腳11（PHA）和腳10（PHB）輸出，因此，無需外加功率驅動電路。THMC40/41通過調節電機繞組的功率電平來控制風扇速度。
2.2 引腳排列與功能

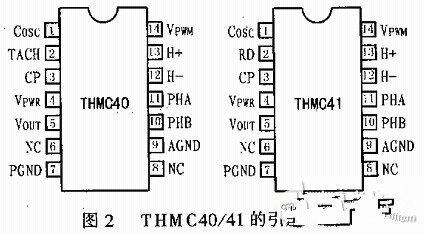

THMC40/41采用雙列14引腳封裝形式，其引腳排列如圖2所示，各引腳的功能說明如下：
腳1（Cosc）：外部振蕩電容連接端，可能性用于設計定PWM振蕩器的頻率。與腳1連接的內部180μA電流源和電流吸收器用來給振蕩器電容充電和放電，以在腳1上產生從0.5～2.3V的三角波電壓信號。
腳2（TACH）：漏極開路轉速計信號輸出端（僅THMC40），可用作風扇實際速度的監視和測量。對于THMC41，其腳2（RD）為漏極開路電機轉子鎖定檢測輸出，可用來在電機鎖定時進行報警。THMC40的腳2（TACH）狀態與腳13（H+）、腳12（H-）、腳11（PHA）和腳10（PHB）的輸入狀態的對應關系如表1所列。
表1 THMC40的2腳與10～13腳的對應關系
H+ H- PHA PHB THAC（THMC40）
+ - High（OFF） LOW（ON） High（OFF）
- + LOW（ON） High（OFF） LOW（ON）
腳3（CP）：外部電荷儲存電容連接端，用于產生VOUT輸出高端DMOS管所需的柵極驅動電壓。
腳4（VPWR）：驅動器供給電壓輸入端。
腳5（VOUT）：電機繞組高端PWM驅動輸出。
腳6（NC）和腳8（NC）為空端。
腳7（PGND）、腳（AGND）：分別是驅動器的功率地和模塊地。
腳10（PHB）、腳11（PHA）：分別為電機B相、A相繞組低端驅動引腳�？捎脕�(lái)驅動換相（可根據霍爾效應位置傳感器監測的轉子位置進行控制）。
腳13（H+）、腳12（H-）：分別是傳感比較器正、負輸入引腳。
無刷電機驅動器THMC40/41的結構特點、引腳功能及應用范圍3 、電氣參數
THMC40/41的主要電氣功參數如下：
●最高輸入電壓VPWM：18V；
●高端PWM驅動輸出最高電壓VOUT：18V；
●低端驅動電壓VPHA、VPHB：40V；
●傳感比較器傳感輸入電壓VH+、VH-：7V；
●PWM占空因數控制輸入電壓VPWM：7V；
●漏極開路轉速計信號輸出電壓V7ACH（僅THMC40）：7V；●漏極開路電機轉子鎖定檢測輸出電壓VRD（僅THMC41）：7C；●振蕩電容電壓Vcosc：7V；
●充電泵電容電壓VCP：30V；
●高端PWM驅動輸出電流IOUT：1.5A；
●低端PWM驅動輸出電流IPHA、IPHB：1.5A；
●功耗PD：1022mW；
●工作溫度范圍Tc：-30～+80℃；
●存貯溫度范圍Tstg：-55～+150℃；
●最高結溫Tj：150℃。
●焊接溫度（10s）TLEAD：300℃。
4 、應用
THMC40/41主要用于變速直流無刷風扇電機的驅動。其應用領域包括桌上電腦、工作站、服務器、打印機、實驗室檢測儀器以及實驗室電源等。
圖4是THMC40/41的應用電路原理圖。圖中12V直流電壓經二極管CR1加至THMC40/41的腳4（VPWR）作為其工作電壓，其工作電流約為5μA。與腳4相連的電容C4是旁路電容，C5的作用是消除電機換向時在輸入電源上出現的電流尖峰。C2是PWM振蕩器頻率設定電容，C3是電荷泵儲能電容。

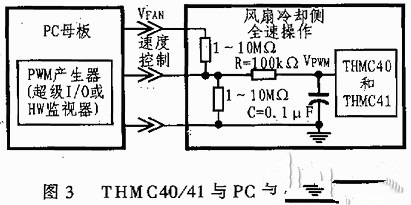

將THMC40/41的腳5（VOUT）高端驅動輸出施加于電機繞組的公共端L，即可利用芯片內部產生的PWM信號可為電機提供一個可控制的功率，從而控制電機的轉速。當PWM驅動信號開通期間，電機電流增加；在PWM驅動信號截止期間，電機電流減小。在THMC40/41腳14（VPWM）上的速率控制輸入開路時，可由1～10MΩ電阻控制風扇運行。利用VPWM電壓可以決定VOUT上輸出的PWM波形占空因數，VPWM既可以是直流控制電壓輸入，亦可以是數字控制輸入。將VPWM電壓和腳1（Cosc）上產生的三角波電壓進行比較，從而使芯片內部PWM比較器的輸出占空因數與電壓VPWM成正比。當腳14上的電壓VPW《0.7V時，THMC40/41處于睡眠狀態；當VPWM在0.7～2.5V之間變化時，其PWM占空比也將在11%～100%范圍內作相應改變，從而使電扇風速隨之變化。
|
