| CS5090 5V USB輸入兩節鋰電升壓充電管理IC帶電源路徑管理應用原理圖，滿足藍牙音箱邊充邊放 |
|
|
| 文章來源：永阜康科技 更新時間：2019/12/26 12:03:00 |
在線咨詢： |
| |

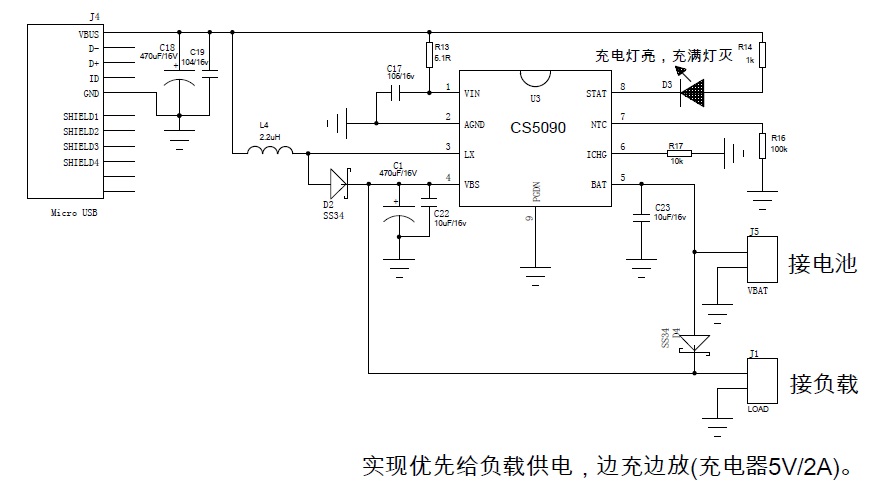

隨著兩節鋰電串聯在戶外藍牙音箱的應用普及，升壓型的充電管理IC因為一根USB充電線即可充電、省掉傳統配9V充電器的應用優勢，出貨量越來越大。鋰電供電的藍牙音箱實現一邊充電一邊播放是很多客戶的剛性需求。我司現在推薦如下圖的應用原理圖，實現優先給負載供電，滿足戶外藍牙音箱邊充邊防的要求：
CS5090 詳細的產品資料及銷售聯絡(luò )信息請參看：http://www.webuyspringsrealestate.com/products_3834.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
