| 基于XL1509的小功率DCDC降壓 |
|
|
| 文章來源：永阜康科技 更新時間：2020/1/6 10:22:00 |
在線咨詢： |
| |
本設計是基于XL1509的小功率DCDC降壓模塊，版主已經打板驗證基本功能，適合廣大學生以及比賽機器人使用沒主要特點如下:
- 4.5V到40V寬電壓輸入(使用時請保持余量)；
- 輸出1.23V到37V可調節；
- 最大150KHZ的開關頻率；
- 最大輸出電流2A(輸出5V時候，請保持余量)；
以上為芯片自身特性，下面是版主加入的一些功能及資源的附加內容:
- 加入了一級RCD緩沖，用于開機緩啟動；

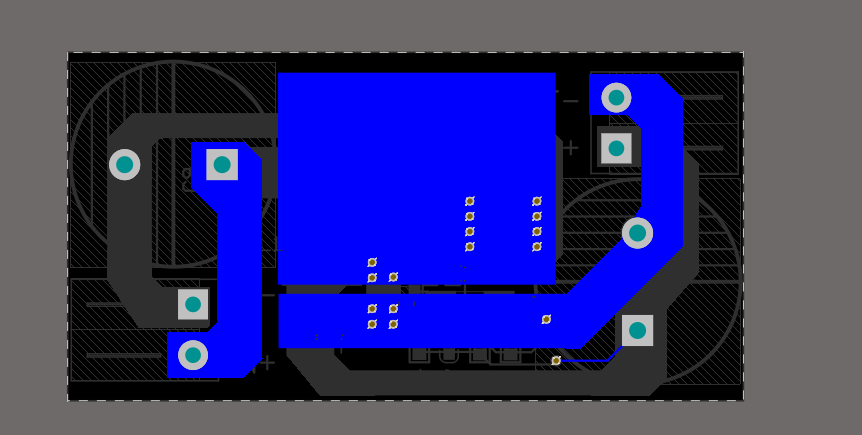

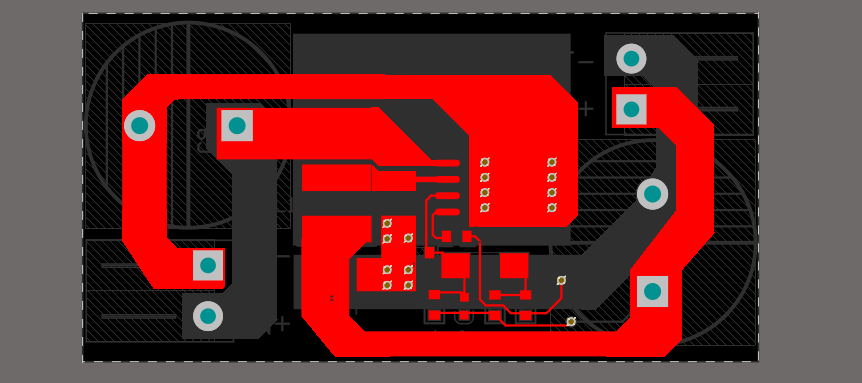

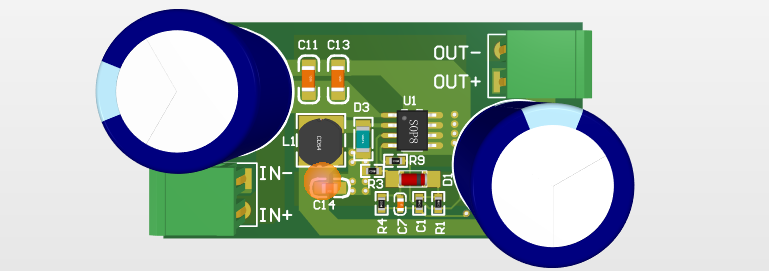

- 做成了小尺寸的模塊；
- 附帶數據手冊;
- 集成了封裝庫和原理圖庫，方便直接使用;
- 附帶一份DCDC布局指南；
- 已經打板焊接測試，輸出正常，緩啟動約50MS(和選取元器件參數有關)；
|
| |
|
|
|
|
|
| |
| |
| |
 |
