| CS83785 單節鋰電池3.7V供電內置升壓2x10W雙聲道D類音頻功放IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2020/2/15 11:00:00 |
在線咨詢： |
| |
|
概要
CS83785E是一款兼顧12V適配器供電應用針對單節鋰電應用 ,帶兩種防破音模式 ,擴頻模塊 ,內置BOOST升壓模塊,R類立體聲音頻功率放大器�？梢詾�4Ω 的負載提供最高 2X10W的恒定功率.CS83785E管腳完全兼容CS83711E,為音頻子系統的功放設計以及終端產品的升級更換提供了可觀的功率裕量以及最大的便利性。CS83785E的全差分架構 和極高的PSRR有效地提高了CS83785E對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS83785E采用專有的AERC((Adaptive Edge Rate Control)技術 ,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS83785E內置了過流保護,短路保護和過熱保 護,有效的保護芯片在異常的工作條件下不被損壞。
CS83785E提供了纖小的的EQA28封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構
輸出功率
PO at 10% THD+N, Vbat = 3.7V
RL = 4 Ω+47uH 2 x 10W(D MODE NCN OFF）
PO at 1% THD+N, Vbat = 3.7V
RL = 4 Ω+47uH 2 x 8W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：3.0V到5.5V
內置兩種防破音模式
BOOST升壓至8.5V
無需濾波的Class-D結構
86%的效率@PO=2X5W
高電源抑制比(PSRR)：在217Hz下為72dB
啟動時間 (220ms)
靜態電流 (20mA)
低關斷電流 (5µA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝
封裝
EQA28
應用
便攜式音箱

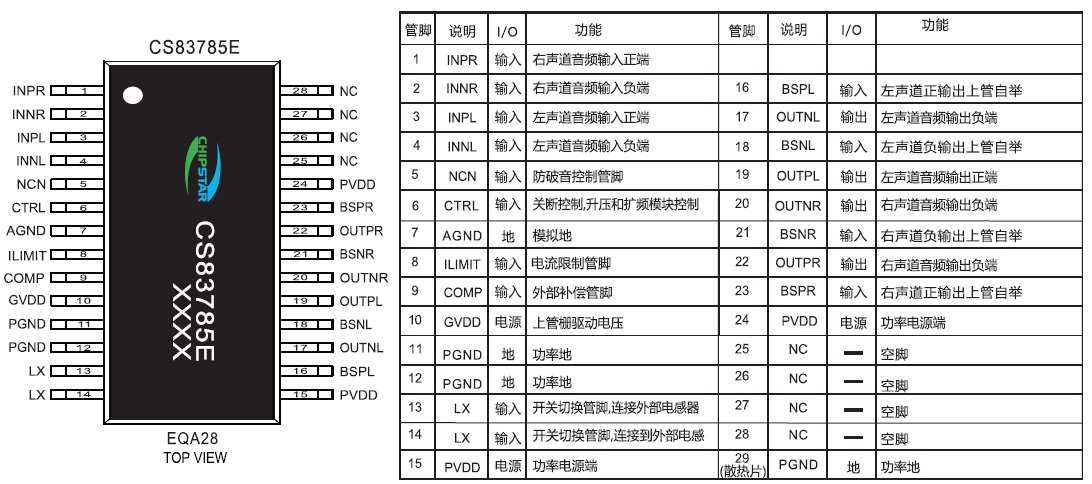

引腳排列及定義

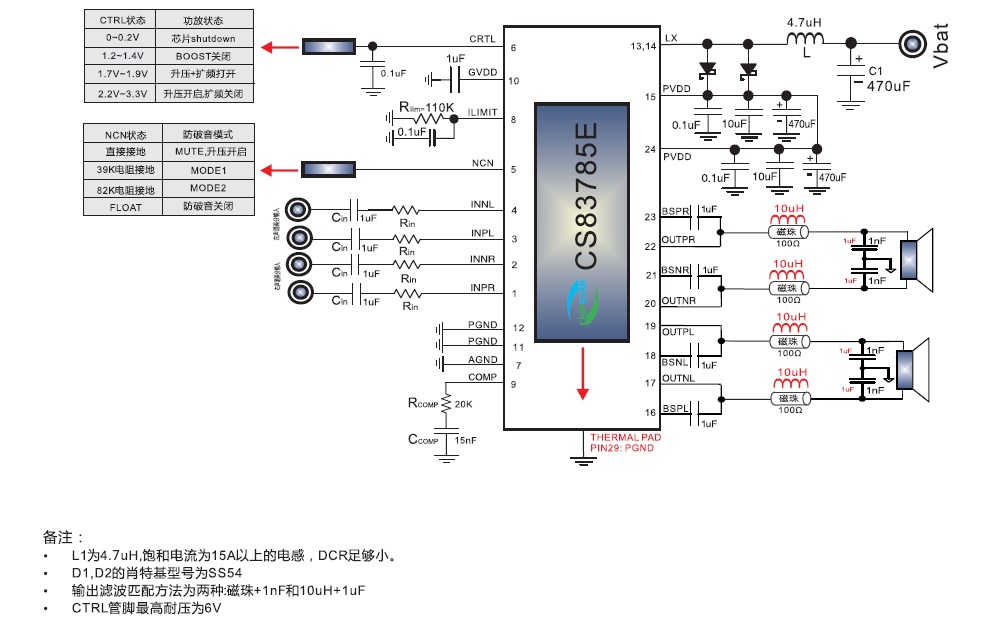

典型應用圖
|
|
| 詳細的產品資料及銷售聯絡(luò )信息請參看：http://www.webuyspringsrealestate.com/products_3851.htm |
|
| |
|
|
|
|
|
| |
| |
| |
 |
