| CS83785單節鋰電池3.7V供電內置升壓2×10W雙聲道D類音頻功放IC針對FM收音應用參考設計 |
|
|
| 文章來源：永阜康科技 更新時間：2020/2/27 13:59:00 |
在線咨詢： |
| |

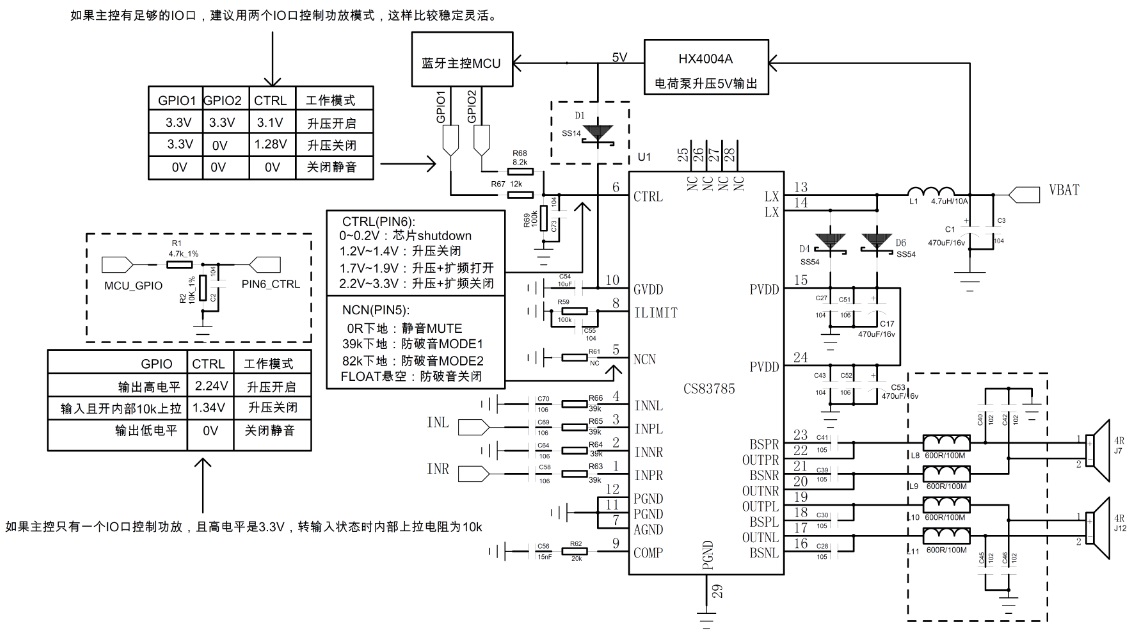

1.針對FM收音模式，CS83785可以考慮把升壓關閉，Pin6(CTRL)管腳設置電壓為：1.2V～1.4V。
2.此時CS83785 Pin10（GVDD）必須通過二極管SS14提供4V以上相對穩定的電壓，可以接到給主控供電的5V上，并且對地濾波電容用10uF。
3.功放輸出到喇叭端串接磁珠以及下地電容組成的濾波電路。
