| 聲頻放大器的一個關鍵設計難題在于產生電源電壓。使用單芯鋰電池作為電源時，升壓轉換器會(huì )將該電壓升高，從而使聲頻放大器產生偏壓。升高的電壓水平要在聲頻質量和功耗之間達成折衷。您希望將電源電壓升高到足以不扭曲或修剪某些聲頻信號（峰值功率較高）的水平。但您也不希望在其它聲頻信號期間耗散大量過電壓（峰值功率較低）。那么，魚與熊掌能否兼得呢？
如果電源能夠根據輸入的聲頻信號進行調整，那么答案是肯定的。較高功率的信號（需要使較高的電源電壓不發生扭曲）會(huì )將聲頻放大器的電源電壓升到更高。當該信號離開并返回較低水平時，電源電壓降低。根據不斷變化的聲頻信號而動態優化電源電壓的過程被稱作包絡(luò )追蹤。聲頻功率放大器的包絡(luò )追蹤電源參考設計可將單芯鋰電池的電源電壓從5.5V一直調整到11.75V。圖1所示為實施過程。

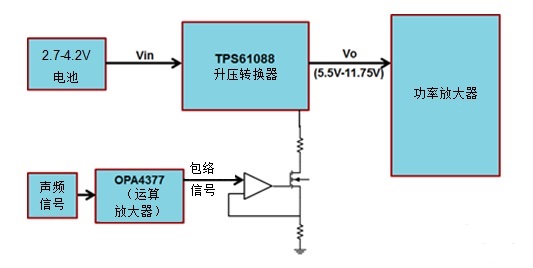

圖1：對聲頻信號進行包絡(luò )追蹤的PMP9774框圖
包絡(luò )追蹤的關鍵在于測量輸入聲頻信號的強度。OPA4377是一種軌到軌輸出、低成本的運算放大器，可調整左側聲頻輸入和右側聲頻輸入，并產生“包絡(luò )信號”。然后該信號驅動晶體管，調節TPS61088升壓轉換器的輸出電壓。升壓轉換器包含內部功率晶體管，并通過單芯鋰電池提供超過20瓦的輸出功率，驅動聲頻放大器。
與將升壓轉換器設至最高輸出電壓的傳統解決方案相比，包絡(luò )追蹤只需要額外的運算放大器和無源器件來調整聲頻信號。利用這少量的額外電路和包絡(luò )追蹤，即可在聲頻放大器中實現顯著的省電效果。
包絡(luò )追蹤還可以在其它哪些應用中幫您省電？ |
