Trinamic的TMC6300是一款高效低壓驅動器，適用于峰值電流高達2A的BLDC和PMSM電機。該驅動器待機電流為零，非常適合電池供電的設備。

TRINAMIC運動控制有限公司宣布推出最新的電池驅動解決方案電機驅動器IC。帶有集成功率MOSFET和電荷泵的微型三相電機驅動器IC非常適用于BLDC和PMSM電機，它們僅需一個鋰離子電池或雙節AA電池即可提供高達2A峰值和2V（1.8V）…11V DC的電壓。

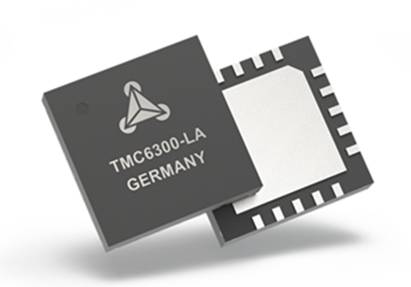

它具有很高的功率密度和效率，待機功耗小于50nA（典型值），RDSon低，從而可以延長電池壽命。該驅動器芯片以纖巧的QFN20（3x3 mm）封裝，涵蓋了廣泛的應用，包括物聯網和手持設備，電池供電的BLDC和三相PMSM電機，無線POS設備和打印機，玩具以及移動醫療設備。

“電池質量的提高和技術的小型化不斷增強，這是好的方面。但是，如果由于技術效率低而仍然被迫使用相對較大的電動機，或者在您的下一個應用中使用過時的驅動器，這將無濟于事�！� Trinamic創(chuàng )始人兼首席執行官Michael Randt說 “借助這種新型芯片TMC6300，工程師可以使用具有最小外形尺寸和最新功能集的BLDC驅動器或三相PMSM驅動器快速開發手持設備�！�

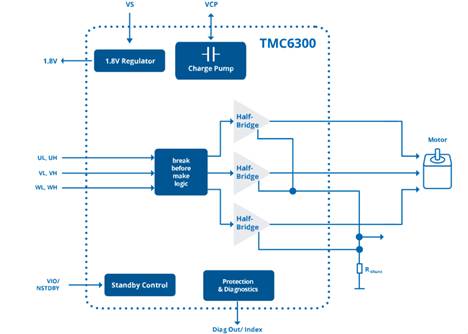

TMC6300允許直接橋接控制三相電動機的正弦換向，使用來自CPU的6線控制驅動具有閉環或正弦換向的BLDC電動機。單腳分流器可提供電流反饋和全面的保護，并且診斷功能可支持穩定可靠的操作。結合一流的RDSon和超低待機電流，TMC6300即使在低電源電壓下也可確保最佳效率。

TMC6300將于4月底通過Trinamic的分銷渠道上市，已完全集成到Trinamic的廣泛開發系統中。除芯片外，還將提供一個分線板和評估板，以方便測試和評估用于電池供電應用的高效三相驅動器IC。

特點和優點：

高達2A（峰值）的三相BLDC和PMSM電動機
電壓范圍2（1.8）…11V DC
使用1個或2個鋰離子電池或至少2個AA電池進行電池操作
針對BLDC或PMSM正弦換向的直接電橋控制
待機電流消耗小于50nA（典型值）
LS170mΩ和HS170mΩ（典型值）的低RDSon
微型QFN20封裝（3x3毫米）
