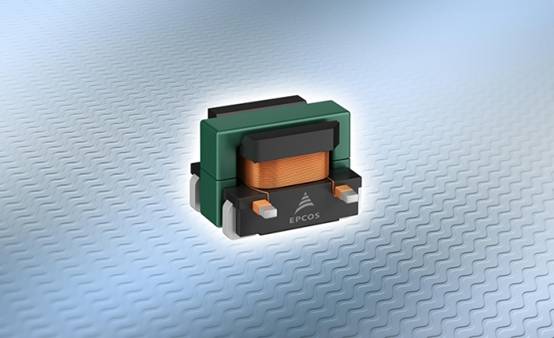

TDK 集團推出全新系列的緊湊型愛普科斯(EPCOS) 表貼電流互感器——B82801A1 *系列。新系列產品設計用于測量頻率范圍從50 kHz至1 MHz的電流，最大可達7 A。本系列包括九種產品型號，初級繞組和次級繞組之間的匝比范圍為1:20到1:150，可供選擇初級繞組的最大直流電阻僅為2.5 mΩ。此外，所有型號均在高度自動化的生產線生產，采用先進的激光焊接技術，可確保產品卓越的可重復性和可靠性。

產品緊湊外形且符合RoHS指令。新系列元件尺寸僅為4.5 x 4.85 x 3.5 mm（長x寬x高），鐵氧體磁芯外覆絕緣涂層。能安裝在元件密集排布的電路板，非常節省空間。其繞組的測試電壓為500V。新系列電流互感器適合包括開關電源的過載檢測和間歇供電檢測在內的各種應用。

主要應用

• 開關電源的過載檢測和間歇供電檢測

主要特點與優勢

• 最大測量電壓達7 A
• 緊湊型尺寸：僅為4.5 x 4.85 x 3.5 mm（長x寬x高）
