什么是地環路

顧名思義，接地環路是系統接地方案中的一個物理閉合環路，產生于電路之間的多個接地路徑。

地環路是如何形成的

供電及屏蔽造成

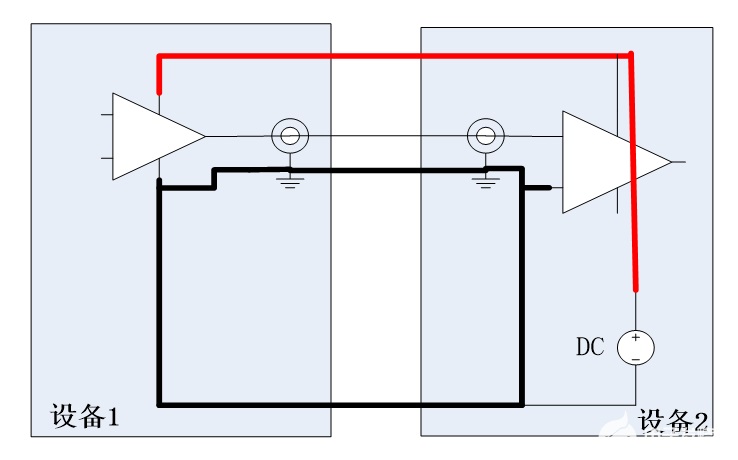

如上圖，紅色為供電線，黑色為地線。設備1和設備2音頻互聯，之間接了屏蔽線，地第一次拉通。設備2同時還要給設備1供電，電源地線也拉通，造成了上圖黑色的接GND環路。

舉個應用場景的例子：音頻放大器與PC之間接了2條線，一條線通過USB供電，另一條線為3.5mm接頭的耳機接頭線。這樣連接可能就有噪聲。

220V接GND線和屏蔽線造成

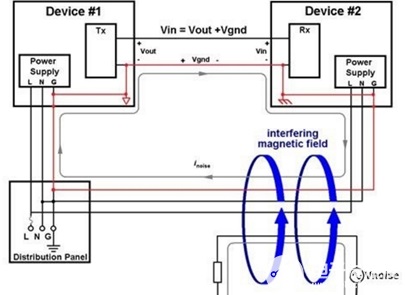

如上圖，設備一和設備2都有自己的獨立供電系統，本來Device1和Device之間只有屏蔽線互相接GND，但是因為都接到了220V電源，所有又構成了如上圖紅色的地環路。

總之，很多復雜的應用場景都可能產生環地，再舉個例子，有的產品是金屬外殼的，PCB板都通過螺絲孔接到金屬外殼，也會(huì )形成地環路。

地環路如何引入噪聲

地環路為什么會(huì )引入噪聲呢？

一是天線效應：因為地環路可以充當一個大的環路天線，從環境中拾取噪聲，并在地環路上產生電流。地也是由導線構成的，不是超導體，會(huì )有地電阻，地電感，電流流過必然會(huì )產生電壓。這個電壓就是噪聲了，經過接收設備的放大，這個噪聲就是很可觀的了，有時會(huì )造成完全無法使用。值得提一下的是：交流電源的50/60 Hz磁場是接地環路拾取的常見噪聲源。人類的耳朵能聽到的聲音頻率范圍為20Hz～20000Hz，所以50Hz的噪聲是可以被聽到的。

二是電源分流：對于共用電源的情況，正常情況下，我們理想的是音頻信號的返回路徑為音頻的GND線（屏蔽線），電源的回流路徑為電源地線。然而電路哪可能這么聽話，既然因為形成地環路，那么電源回流就可以從音頻的GND線回流，回流的多少取決于兩條路徑的阻抗。僅僅是電源回流，如果電源的電流波動小，產生的噪聲也不大，畢竟音頻是一個交流的信號，如果分流的電流是恒定的，那也不會(huì )產生交流的信號。而大部分真是的情況是，電流因為設備每時每刻用電的不同，也是一個交流的信號，因此音頻地線上分得的電流也是一個交流的信號，也就會(huì )形成音頻頻率范圍的噪聲了。

如何解決地環路噪聲

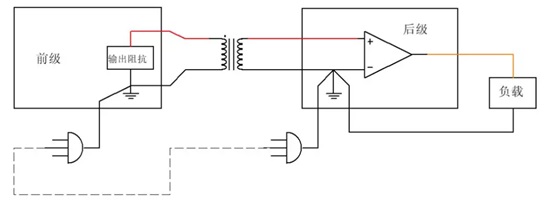

A、使用音頻隔離變壓器：這個方式斷開了地環路

B、屏蔽層單點接GND：很多音頻線都是兩邊都接了GND，條件允許的話可以在一頭接GND，另外一頭斷開。這種方式也斷開了地環路。

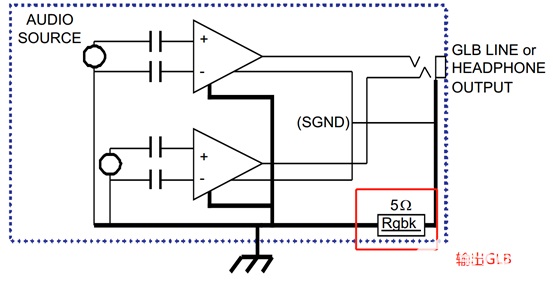

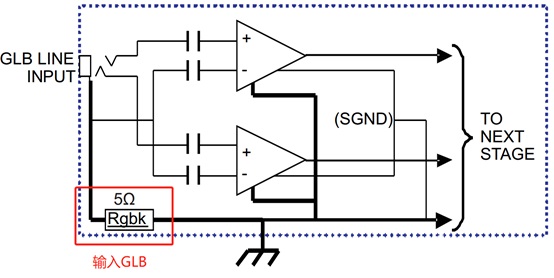

C、采用GLB電路：音頻信號端的地線通過一個小電阻與大地相連。具體原理詳見TI文檔《TI Ground Loop Break Circuits and Their Operation.pdf》，公眾號回復“GLB”，可獲得該文檔。此方法的原理是增大了地環路的阻抗，并讓噪聲主要落在那個小電阻上面----適用于信號SGND和功率PGND分開的電路。
