CS83702E是一款適用于單節鋰電池供電應用,固定增益,帶三種防破音模式,AB/D切換,靜音功能,內置BOOST升壓模塊的R類單聲道音頻功率放大器。在單節鋰電池供電的情況下,CS83702E可以驅動低至2Ω的揚聲器,最大輸出18W的恒定功率;CS83702E AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.

CS83702E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊 ,以及CS83702E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線 ，在FCC的標準下具有超過20dB的裕量,另外CS83702E內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。

CS83702E提供了纖小的的EQA16封裝形式供客戶選擇 ,封裝尺寸和 ESOP8一致 ,其額定的工作溫度范圍為 -40℃至85℃。

描述

內置BOOST模塊R類結構,集成AB類D類兩種模式

輸出功率

PO   at  10% THD+N, VIN = 3.7V

RL = 4 Ω   10.1W(D MODE NCN OFF）

PO   at  10% THD+N, VIN = 3.7V

RL = 2Ω+22µH Ω    18W(D MODE NCN OFF）

優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

工作電壓范圍：2.7V到5.5V

擴頻功能

固定64倍增益，集成10K輸入電阻,640K反饋電阻

內置三種防破音模式

無需濾波的Class-D結構

最高84%的效率(Vbat=4.2V)

高電源抑制比(PSRR)：在217Hz下為70dB

啟動時間 (200ms)

靜態電流   (22mA)

低關斷電流 (1µA)

過流保護，短路保護和過熱保護

應用

便攜式藍牙音箱

拉桿音箱

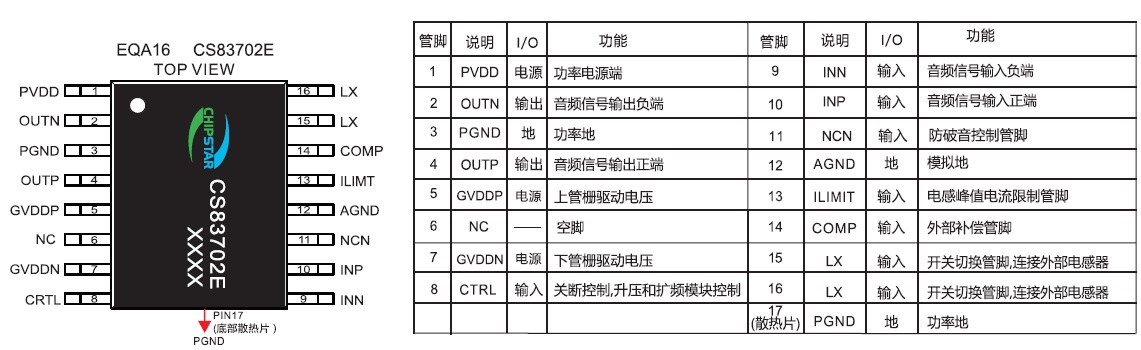

引腳排列及定義

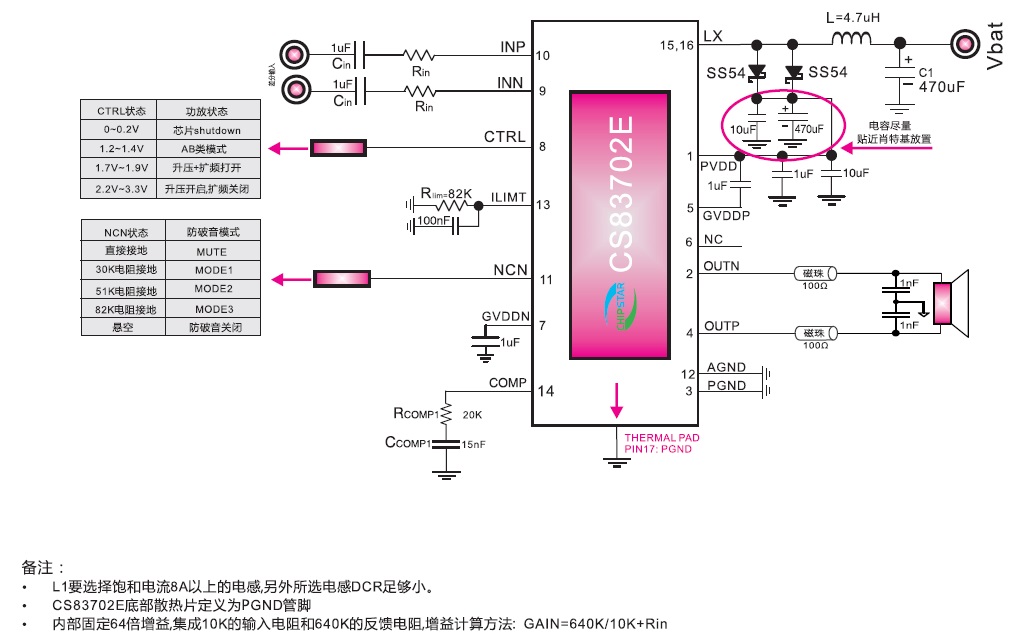

典型應用原理圖
