東芝電子元件及存儲裝置株式會(huì )社（簡稱“東芝”）推出柵極驅動器開關IPD[1]“TPD7106F”，用以控制適用于接線盒和車身控制模塊等汽車電子控制單元（ECU）的電流導通和關斷操作。

若配合東芝車用低導通電阻N溝道MOSFET[2]使用，這款新產品可作為高壓側開關支持大電流應用。與機械繼電器不同，這款開關不會(huì )發生接觸磨損，因此無需進行器件維護。

為防止MOSFET短路，TPD7106F利用輸入／輸出端子快速關閉MOSFET，并由微控制器獨立操控。當出現異常操作時，MOSFET會(huì )立刻關閉。

該產品的額定工作溫度高達150°C，支持在高溫環境下工作。除了抑制電池反接時的泄漏電流，它還支持MOSFET的共源連接。同時，它的維持電流非常低，最高不超過5μA。

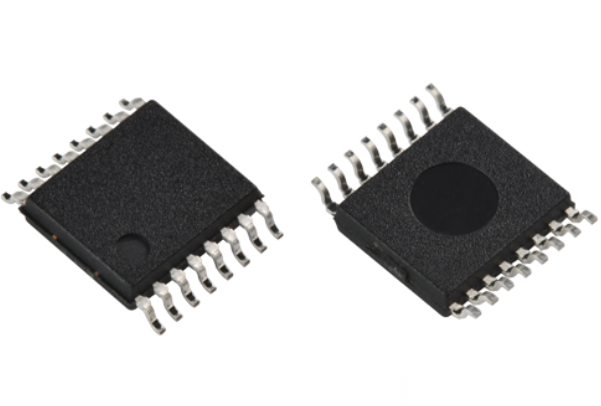

TPD7106F采用小號SSOP16[3]封裝，這有助于汽車ECU實現小型化和低功耗化。

注：

[1] IPD（智能功率器件）

[2] 使用器件舉例：TKR74F04PBx4（40V／250A）

[3] SSOP16：5.0×6.4mm（典型尺寸）

特點

●   AEC-Q100認證

●   根據負載電流，可配合低導通電阻N溝道MOSFET[2]使用

●   內置輸入／輸出端子，以便在出現異常操作時迅速關閉MOSFET

應用

汽車設備

●   ECU（車身控制模塊和接線盒等）

●   配電模塊

●   半導體繼電器

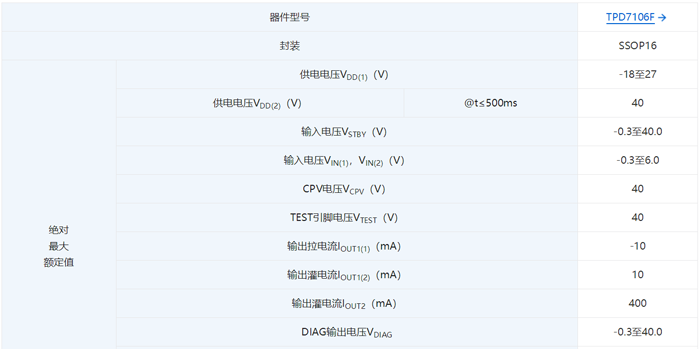

產品規格

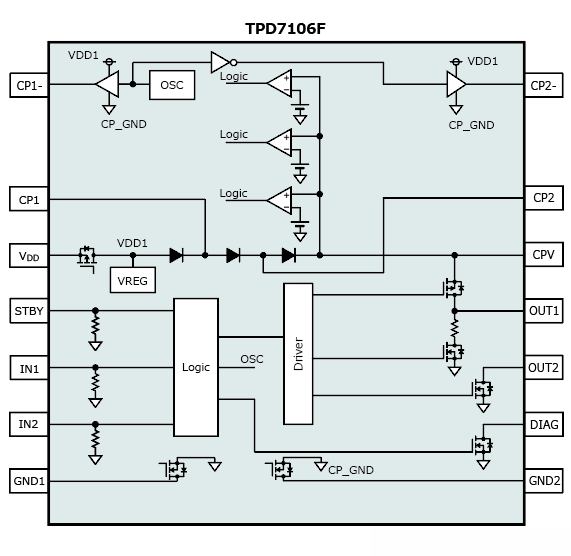

方框圖

備注：為了方便說明，此方框圖可能忽略或簡化了部分功能塊、電路或常量。

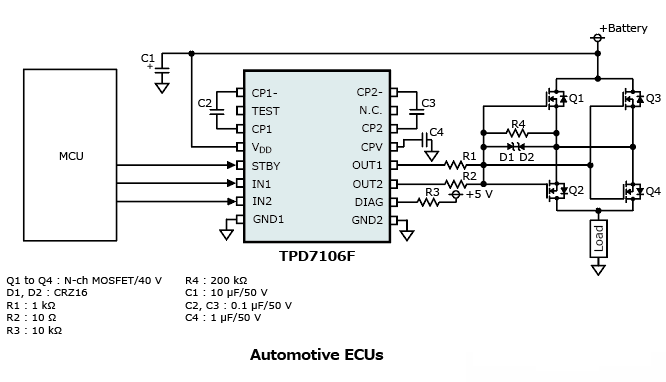

應用電路實例

備注：本文所示應用電路僅供參考。需要進行全面評估，特別是在量產設計階段。提供這些應用電路實例并不授予任何工業產權許可。
