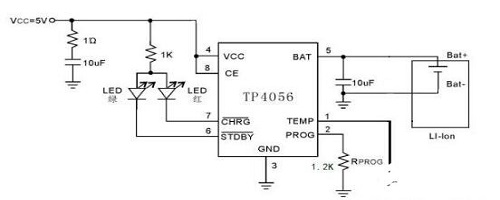

你知道鋰電池充電管理芯片TP4056嗎?它有什么作用?它主要由一個鋰電池充電管理芯片TP4056和外部分立器件構成。TP4056是一款為單節鋰電池充電管理而開發的芯片，其只需要很少的外部分立器件即可搭建完成所以常被各大電子經銷商直接制成電子模塊出售，極大方便了各電子愛好者使用。

TP4056介紹

TP4056是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的SOP8封裝與較少的外部元件數目使得TP4056成為便攜式應用的理想選擇。TP4056可以適合USB電源和適配器電源工作。

由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于4.2V，而充電電流可通過-一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時，TP4056將自動終止充電循環。

當輸入電壓(交流適配器或USB電源)被拿掉時，TP4056自動進入一個低電流狀態，將電池漏電流降至2uA以下。TP4056在有電源時也可置于停機模式，以而將供電電流降至55uA。TP4056的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的LED狀態引腳。
