特瑞仕半導體株式會(huì )社（日本東京都中央區 董事總經理：芝宮 孝司 第一東京證券交易所:6616，以下簡稱“特瑞仕”）開發了用于車載（符合AEC-Q100）18V操作驅動器Tr內置，輸出電流500mA，同步整流降壓DC/DC轉換器XD9263/XC9264系列。
近年來，由于A(yíng)DAS（高級駕駛支持系統）和自動駕駛的改進，對應感測和觀看應用的車載攝像機在一臺車上安裝數量正在增加。減少照相機模塊中的電流消耗以及省空間化的需求也隨之而來。此次所開發的XD9263 / XD9264系列是18V操作，500mA輸出電流，具有內置驅動器Tr的同步整流降壓型DC/ DC轉換器，可滿足上述市場要求，是最適用于車載攝像頭模塊的電源IC。
該產品的輸入電壓范圍為3.0V～18.0V，可對應導航和其他ECU提供的電壓。輸出電壓范圍為1.0V～15.0V（精度±1.5％），工作頻率為2.2MHz。
控制方式可以從PWM控制（XD9263）和PWM/PFM自動切換控制（XD9264）中選擇，從輕負載到重負載的整個負載范圍內實現了高效率和低紋波電壓。
軟啟動功能已被內部設置為1.0ms（TYP。），還可以通過外部電阻和電容任意調整。保護功能包括過流限制，自動復位（XD9263D / XD9264D），積分閂鎖（XD9263C / XD9264C）和熱關斷。也可通過電源良好（Power Good）功能監視輸出電壓的狀態，以及可組合軟啟動功能控制輸出電壓序列。
可根據用途選擇引腳封裝SOT-25和小型封裝USP-6C（1.8 x 2.0 x h0.6 mm）。
該產品符合車載IC質量標準AEC-Q100 2級（105°C），根據客戶要求可提供PPAP文件，可以放心將該產品用于車載應用產品。

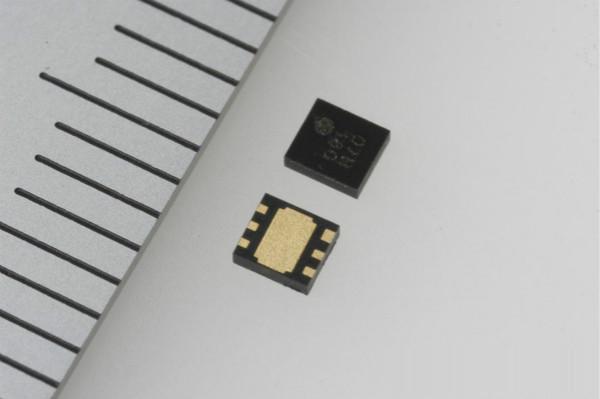

▲USP-6C 封裝
（1.8 x 2.0 x 0.6mm）
XD9263/XD9264系列特點
● IOUT=1mA的效率為80％或更高(VIN=12V, VOUT=5.0V : XD9264)
● 內置全部Tr驅動器，配備在在SOT-25，USP-6C封裝中
● Max Duty:：采用P-ch驅動器以實現100％
● 配備Power Good（PG）功能 |
