用于電腦聲卡駐集體話筒前端放大，單管甲類加射隨，制作簡單。制作原因是惱于聲卡話筒端靈敏度太低講話費勁，調試好后，離話筒3米按打火機聲音清晰，效果不錯。

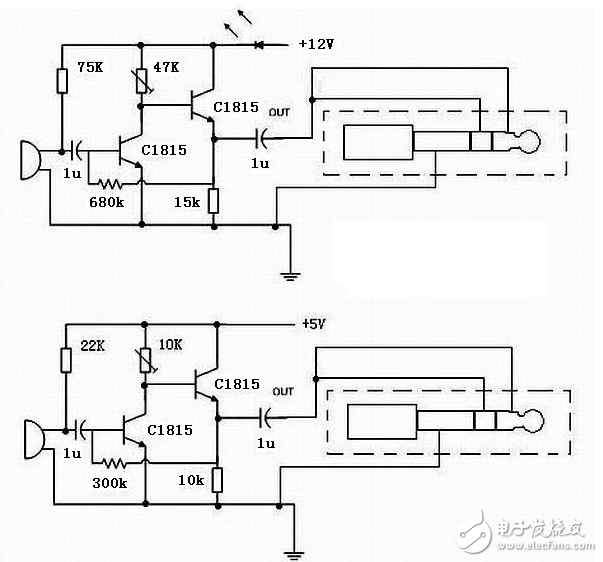

　　三極管為任意低頻小功管，C1815、C945、9014之類均可。頻率，貝塔，功率太高反倒不好。輸入輸出電容取值建議不要太大，對于語音用途，圖中值足夠。

　　75k電阻負責話筒偏置電壓，用高內阻萬用表測話筒正，應為0.2~1V。否則調整。電壓高，增益大，噪音大。反之亦然。

　　680K電阻決定工作點和反饋，500K可到1M均可，大點增益高，失真大。小則反之。

　　47K可變決定三極管工作點，不同管型，供電電壓需相應變動，前后級有牽連。調整使其失真最小，增益最高。

　　電壓5~15V均可。當然工作點要相應調整。電壓高，失真小增益高。電源不要取自電腦電源盒5V~12V輸出，有來自主機方波干擾，用外接獨立電源。甚至手機充電器都可用。

　　發光二級管起保護；工作指示用，最好不要省掉。

　　外殼可用普通串口盒，電路太簡單，直接搭焊。注意地線走線不要形成環路，以免干擾和自激。

　　調試完畢，考慮機械強度問題�？捎妹芊夤枘z填充串口盒內空間。

　　接插件直接用環氧樹脂（雙組份膠）粘在串口盒的一半上，注意膠要少，加在幾個關鍵受力點就行。太多，把可動觸點粘住就麻煩了。

　　動圈話筒靈敏度實在太低，接此放大器太勉強，有精神時用運放試試。如果要用1.5V供電的話，可以去掉發光二極管，重新計算下幾個偏置電阻，保證三極管b，e 0.6V，話筒偏置1V即可，，，，增益和失真嘛。個人認為5V方案較方便，失真和增益比較折中，廢舊充電器遍地都是，隨手抓一個就有電，應急還可掛USB取電。

　　意外發現：

　　1，原以為聲卡話筒輸入都是單聲道的。這次竟然發現新一點的聲卡芯片支持雙通道mic，早知道就選大點的并口盒直接做立體聲話放。

　　TDA2822制作話筒功放電路

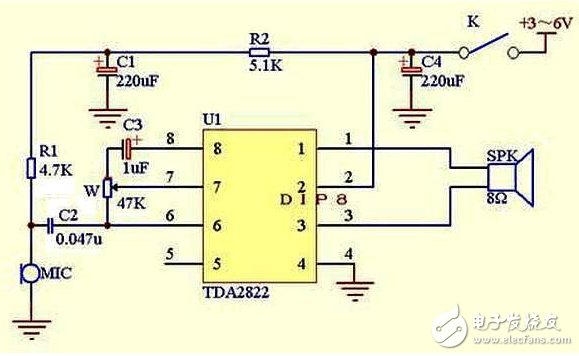

　　這個電路外圍元件少，制作簡單，音質卻出乎意料的好。采用一塊雙路音頻放大集成電路。其主要特點是效率高、耗電省，靜態工作電流典型值只有6mA左右，該集成電路的電壓適應能力強（1.8V～15V DC），即使在1.8V低電壓下使用，仍會(huì )有約 100mW的功率輸出，具體電路如圖所示。

　　駐極體話筒MIC將拾取的聲音信號轉換成電信號后，經C2和W從U1的②腳引入，經U1音頻放大后，推動喇叭發音。本機接成BTL輸出電路，這對于改善音質，降低失真大有好處，同時輸出功率也增加了4倍，當3V供電時，其輸出功率為350mW。

　　電阻R1、R2均選用1/4W金屬膜電阻，W為小型碳膜電位器，C2最好選用獨石電容器，如沒有應選用質量好的瓷片電容，C1、C4、C3選用優質耐壓16V，漏電電流小的電解電容，MIC選用高靈敏度駐極體傳聲器。K選用小型的按鈕開關或撥動開關等，U1選用TDA2822M或TDA2822，也可用D2822代替。按圖1中數值制作，一般無需調試即可正常工作。

　　駐極體話筒檢測：

　　例如用MF47萬用表的 R X 1O0檔，測長城CZⅢ型駐極體話筒，當黑表筆接駐極體話筒芯線、殼，萬用表指針指在3kΩ，當用力吹氣，指針指在4kΩ的數值（也有的話筒阻值變�。�。如果用力吹氣，萬用表指針擺動得很小，可把兩根表筆對調再試，如萬用表表針仍然擺動得很小，則說明駐極體話筒已損壞。

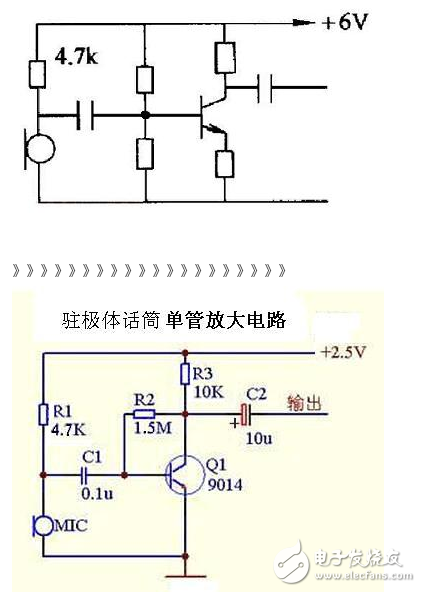

　　駐極體話筒在應用時漏極D必須通過一個4.7~10kΩ的電阻接電源正極，然后再與放大電路連接，如圖所示。

　　給麥克風加裝放大電路

　　電子原件如下：電阻R1為1kΩ，電阻R2為1MΩ，R3也是1kΩ。三極管vT為9014，電容c1為4.7uf，c2為4.7uf，電池1節5號就夠了。

　　一、放大電路工作原理

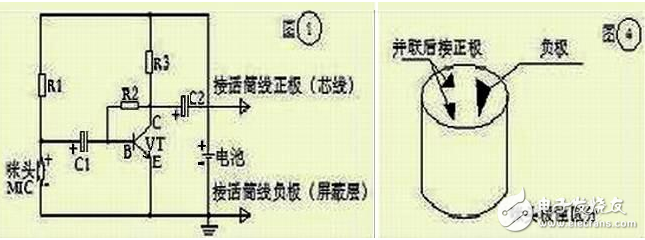

　　圖1是整個話筒放大電路的電路圖，從圖1中可以看出，整個電路只要六七個原件。下面大概說說工作原理，其中電阻R1負責給咪頭提供工作電壓，R2與R3負責給三極管提供偏置電壓，電容C1負責把咪頭的信號耦合給三極管以便放大，最終放大后的信號通過電容C2耦合后送回到話筒線路的正極中，也就時話筒線最外層的屏蔽層（也就是外層的那層銅網）。圖2就是我們制作時要用到的材料或電子元件。

　　二、制作似的注意事項

　　整個放大電路所需的電子元件的規格如下：電阻R1為1KΩ，電阻R2為1MΩ，電阻R3為1KΩ，三極管VT為9014，電容C1為4.7μF，電容C2為4.7μF，電池采用一般的五號電池即可，一般正常使用可用半年左右。制作完成后的電路板成品見圖3。

　　在制作過程中要注意以下幾點：

　　1.三極管的管腳一定要接對，否則起不到放大的作用，管腳區分以下三極管引線朝下，平的一面朝自己，依次是E（發射極），B（基極）和C（集電極）；2.麥克風咪頭也是有極性的（具體區分見圖4）；

　　3.耦合電容的極性可通過標記來分辨，有箭頭且標記為“-”的引腳是負極，正極一般不作標記。

　　由于元件少也可直接搭棚焊接，電路板做好后可直接裝進麥克風的底座的內，電路板的電源引線則接入麥克風預留的電池槽里即可。

　　三，效果測試

　　經過試用，麥克風有效距離完全可以達到5~6米，而且用Office Word 2003的語音輸入功能，效果也很明顯，離話筒1米左右說話也可準確識別。
