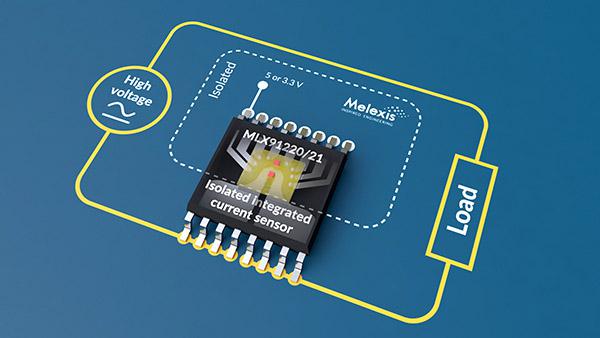

全球微電子工程公司 Melexis 宣布推出第二代隔離集成電流傳感器 IC MLX91220 (5 V) 和 MLX91221 (3.3 V)。這兩款霍爾效應電流傳感器 IC 適用于一系列汽車應用和工業應用，例如車載充電器 (OBC)、DC/DC 轉換器、電源和小型電氣驅動裝置等。該產品具有 300 kHz 帶寬，適用于多種低于 50 A RMS 的功率轉換應用。

第一代電流傳感器 IC 集成了傳感元件和帶電壓隔離的高精度信號調節，MLX91220/21 基于第一代產品構建。新一代的電流傳感器 IC 采用微型 SOIC8 窄體封裝和 SOIC16 寬體封裝，帶寬提升至 300 kHz，響應時間僅為 2 µs。極短的響應時間可支持更高的切換頻率和更精確的控制回路跟蹤。

MLX91220 還改進了兩種過電流檢測 (OCD) 功能，通過內部和外部功能實現了必要的監控機制。內部 OCD 閾值可以在檢測電流范圍內或范圍外選擇，響應時間為 2 µs；外部 OCD 閾值可通過外部參考電壓設置為輸出工作電壓范圍內或接近該范圍，常規響應時間為 10 µs。這兩種過流檢測功能可用于同一應用中，以提供冗余或檢測短路和超出電流范圍的不同情況。

在工廠校準時，Melexis 就已為 MLX91220 和 MLX91221 定義了靈活的輸出模式。汽車應用通常傾向于比率式的模擬輸出電壓，而工業應用通常依賴基于參考電壓的固定靈敏度。輸出模式經過工廠校準，可以通過產品訂購代碼選擇。

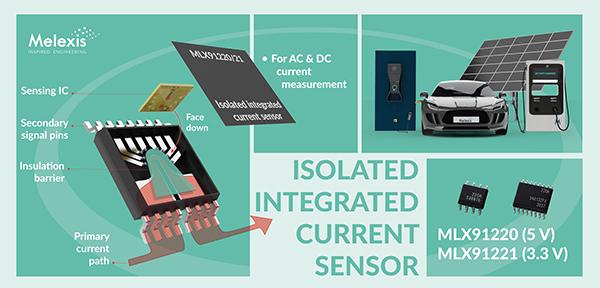

與大多數電流傳感器不同，MLX91220/21 不依賴聚磁器件，而是使用內部差分技術概念來檢測由內部初級電流導體產生的磁場。此外，此差分概念還提供了高水平的雜散場抗干擾能力，可支持更高密度的電力電子設備，因為傳感器受附近雜散磁場的影響較小。

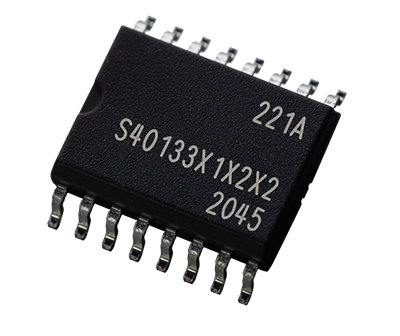

根據 IEC/UL-62368，SOIC8 封裝的額定隔離水平為 2.4 kVrms，而 SOIC16 寬體封裝的額定隔離水平是其兩倍，達到 4.8 kV。SOIC16 封裝引腳數更多且導體厚度更大，因此還能提供更低的初級導體電阻。與分流電阻分立式的解決方案不同，這兩個版本的芯片均具有較低的電阻率，SOIC16 版本可達 0.75 mOhm，而 SOIC8 版本可達 0.85 mOhm，明顯低于基于分流電阻式的解決方案。

MLX91220 和 MLX91221 具有全面的功能集成和設計靈活性，客戶可通過僅一種產品來實現性能優化，從而獲得更大的競爭優勢。為幫助客戶簡化設計并從新功能中受益，Melexis 不斷開發新技術，以強化其現有電流傳感器 IC 產品。
