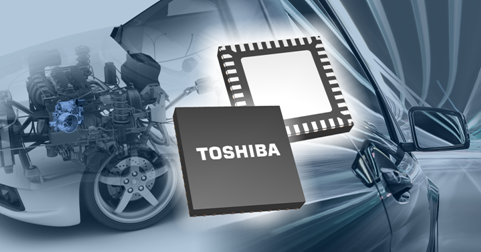

東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布，推出兩種應用于電子節氣門等車載應用的直流有刷電機驅動IC——“TB9054FTG”和“TB9053FTG”。其中“TB9054FTG”采用可潤濕側翼VQFN封裝，“TB9053FTG”采用功率型QFN封裝。TB9054FTG現已提供樣品，預計在2022年3月開始量產；TB9053FTG將從2021年2月開始提供樣品，預計在2022年5月開始量產。
電子節氣門和各種車用閥門的H橋電機驅動用量正在增加，這刺激了對系統小型化和降低成本的需求。此外，第二代車載自診斷設備要求（OBDII）將于2022年監管落實，要求汽車電機驅動IC具備SPI通信功能。
今日推出的新型IC采用5A[1]2通道輸出驅動，有助于縮小貼裝面積。此外，并聯模式下也可以提供10A[1]單通道驅動。兩種驅動可以菊花鏈式連接，還具有僅通過SPI通信控制電機的功能。這兩種方法都有助于減少MCU端口。新款電機驅動采用尺寸為6.0mm×6.0mm的小型QFN封裝，旨在滿足市場提出的系統小型化需求。
主要特性：
Ø 內置2通道H橋驅動
輸出驅動電路由低導通電阻的DMOS FET構成，實現了5A[1]2通道H橋驅動。并聯模式下也可以提供10A[1]單通道驅動。
Ø SPI通信
菊花鏈連接和僅用SPI通信進行電機控制都能減少MCU端口數量，有利于實現系統小型化。
Ø 小型封裝
TB9054FTG：配備E-pad的小貼裝面積40引腳可潤濕側翼VQFN封裝
TB9053FTG：配備E-pad的小貼裝面積40引腳功率型QFN封裝
應用：
節氣門、各種發動機氣門、可折疊后視鏡和車身系統，包括電動門栓等車載應用。
主要規格：
|
器件型號
|
TB9053FTG／TB9054FTG
|
|
H橋通道數
|
2通道
|
|
適用電機
|
直流有刷電機
|
|
電機功能
|
正轉／反轉／制動
|
|
其他功能
|
PWM控制（Direct／SPI）、限流控制、
H側電流監測、診斷輸出、睡眠模式
|
|
錯誤檢測
|
過流、過溫、VBAT／VCC低壓、負載開路
|
|
工作電壓范圍
|
VBAT＝4.5V至28V
VCC＝4.5V至5.5V
VDDIO＝3.0V至5.5V
|
|
外部電源
|
三個電源（VBAT、VCC、VDDIO）
|
|
工作溫度
|
-40℃至125℃
|
|
封裝
|
TB9054FTG：P-VQFN40-0606-0.50
TB9053FTG：P-QFN40-0606-0.50
（尺寸：6.0mm×6.0mm）
|
|
可靠性
|
AEC-Q100認證
|
|
樣品提供
|
TB9054FTG：2020年12月
TB9053FTG：2021年2月
|
|
量產
|
TB9054FTG：2022年3月
TB9053FTG：2022年5月
|
注：
[1] 實際電機驅動電流取決于使用環境以及環境溫度、供電電壓等因素。 |
