| 鉛酸電池和鋰電池一樣，不宜過充也不宜過放。但是鋰電池使用時一般會(huì )配合保護板，實現過充放、短路等保護。但是鉛酸電池一般是獨立使用的，過充放就需要人為控制或者由負載內部的充放電電路進行保護。對電池進行充電時，一般會(huì )使用成品的充電器或充電管理芯片，充電器內部的電壓采樣已經充電管理芯片一般都會(huì )設計過充保護電路部分以及二次充電保護電路。所以，電瓶的使用過程中，往往是容易過放電的。下面我們來通過一個簡單的電路，實現電瓶過放電的保護功能。

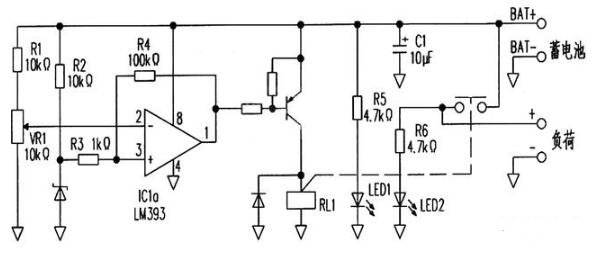

這個電路的結構比較簡單，使用一個片常用的電壓比較器芯片-LM393。這是一個雙電壓比較器芯片，在這個電路中使用了其中的一片。這個電路的工作原理是：蓄電池除了給負載部分供電外，還會(huì )給這個電路提供電源。電壓比較器的同相輸入端由電阻R2通過穩壓二極管穩壓，經過電阻R3提供基準電壓，同時蓄電池電壓會(huì )經過電阻R1以及可變電阻VR1的分壓輸入到電壓比較器的反相輸入端，這一路作為電池電壓的檢測，通過調節VR1使電壓在放電保護電壓。正常工作時，反相輸入端的電壓會(huì )高于同相輸入端，比較器的輸出端會(huì )輸出低電平，驅動外接的PNP三極管導通，繼電器線圈得電工作，常開觸點閉合，蓄電池會(huì )給負載供電。
當電池電壓過低時，反相輸入端的電壓會(huì )低于同相輸入端，比較器的狀態會(huì )發生翻轉，輸出由低電平變?yōu)楦唠娖�，三極管截止，繼電器線圈失去電壓，觸點斷開停止供電。這是這個電路的工作原理，也是電壓比較器的基礎應用。但是當電池電壓隨著放電降低時，會(huì )出現同相輸入端與反相輸入的電壓相等的時刻，此時，電壓比較器的判斷處于臨界值，輸出的狀態就會(huì )變得不穩定，表現為繼電器的觸點不斷導通與斷開；并且，電池在負載斷開時，電壓也會(huì )有所回升，同樣會(huì )造成比較器輸出狀態的不穩定。為了避免這個問題的出現，加入的電R4。
當電池電壓過低使比較器輸出高電平時，輸出的電壓會(huì )經過電阻R4返回到同相輸入端，此時同相輸入端的電壓就會(huì )提高，如果電池的電壓有所回升，如果想讓比較器輸出狀態發生翻轉，就需要比欠壓保護的電壓值高。這樣就使得欠壓檢測的電壓與恢復電壓產生了電壓差，這個電壓就是回差電壓，或者稱作遲滯。這樣就有效避免了由于電壓臨界值所帶來的問題。
