| NJU8759A 3.0W輸出功率、無需輸出濾波器的模擬輸入單聲道D級功放 |
|
|
| 文章來源：永阜康科技 更新時間：2021/1/29 9:30:00 |
在線咨詢： |
| |
概要
NJU8759A 是一款單電源模擬輸入且無需輸出濾波器的D級功放｡ 電源電壓從1.8V 到5.5V，只需2根電池就可工作。NJU8759A 的D 級動作使之具有1.7W 功率輸出 (有8Ω 負載時)和3.0W 功率輸出 (有4Ω 負載時)的高輸出特點，BTL 輸出構成使之無需輸出耦合電容。并且，以往的D 級運放必須使用輸出LC 濾波器，而使用此產品無需輸出濾波器，可消減外接部件｡NJU8759A的特點還有1μA (max)的待機電流以及1.8V 單電源啟動電壓，非常適合用于小型便攜設備、隨身聽音響設備，還有需要電池驅動高輸出的報警設備、安防設備等｡NJU8759A 的封裝系列有備散熱盤 exposed pad 的8 腳 HSOP8 封裝和用于要求省空間器件的1.45mm x 1.45mm 晶片級別封裝NJU8759WLC1 。
性能特征
- 工作電壓 (1.8V to 5.5V)
- 高輸出 (V+ = 5V, THD+N = 10%) (
- RL = 8Ω 1.7W
- RL = 4Ω 3.0W)
- 無需輸出LC濾波器
- 降低POP噪聲功能 (啟動 / 停止時)
- 模擬差分輸入 / PWM輸出
- 低消耗電流 (V+ = 3.6V) (2.7mA)
- 待機電流 (1μA max.)
- 過流保護電路
- 過熱關斷電路
- 欠壓鎖定保護電路 (UVLO)
- 封裝 (HSOP8)

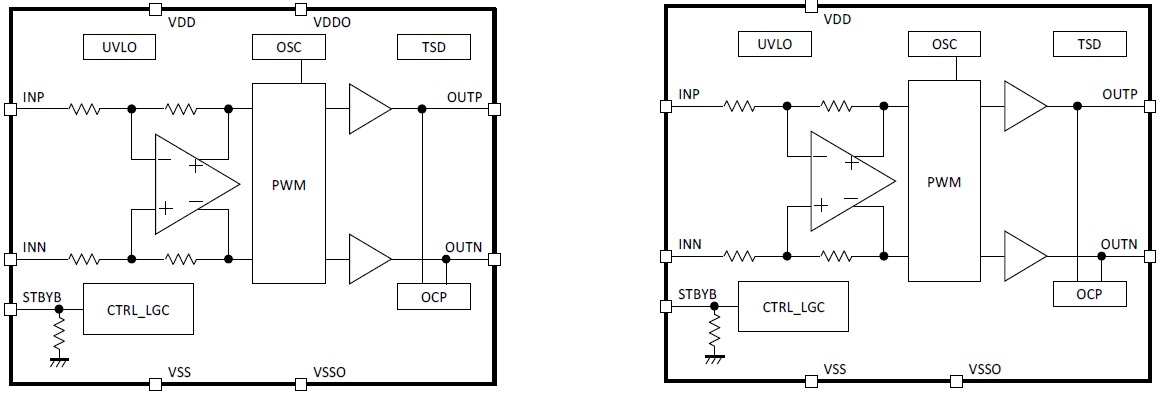

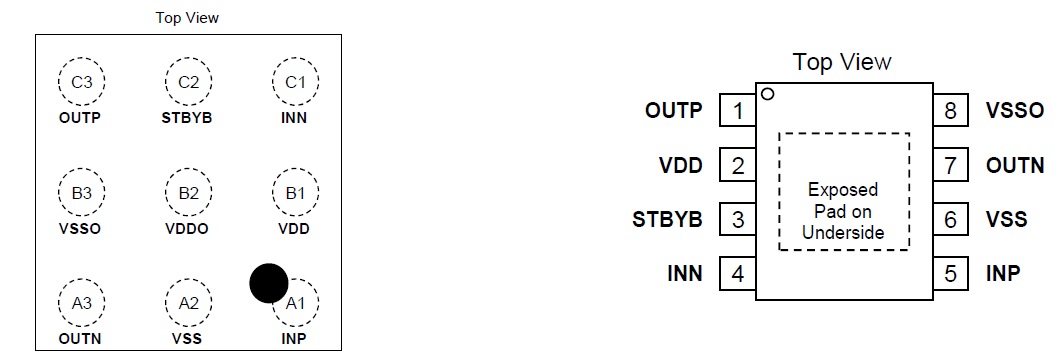

管腳排列
典型應用圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
