全球微電子工程公司 Melexis 宣布推出極高磁場電流傳感器芯片 MLX91216 XHF，將兼具易用性與高精度的獨創(chuàng )技術 IMC-Hall^® 擴展到了新興汽車應用的大電流測量中。

MLX91216 XHF 的電流測量范圍高達 2000A 以上，適用于電池管理系統 (BMS) 的冗余監測、智能保險絲的過流檢測以及牽引逆變器和升壓/恢復逆變器的相電流測量。這款傳感器芯片可以通過用戶可編程的濾波來調整分辨率、響應時間和帶寬，達到最佳的信噪比，并且內置診斷功能，包括斷線檢測。

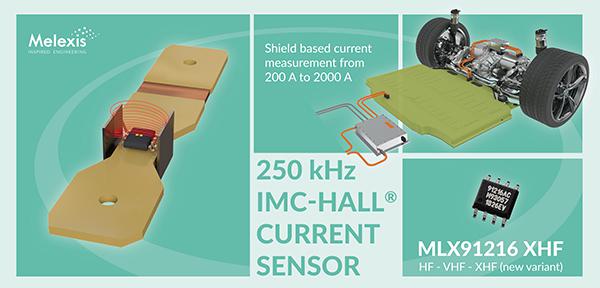

采用 SOIC8 表面貼裝器件，包含 Melexis 專利的集磁點 (IMC)，與簡易的 U 形屏蔽罩搭配使用即可以非接觸方式精確測量母線電流。當安裝在 PCB 上時，這款傳感器芯片可置于母線上方并外加一層屏蔽罩，與傳統的霍爾傳感器相比更容易裝配。成熟的 IMC-Hall 技術與無磁芯解決方案的不同之處在于，它在機械方面更具寬容性，其測量并非基于磁場梯度，而磁場梯度是母線劇烈削窄的結果并產生明顯熱點。此外，IMC-Hall^® 技術也具有無磁芯技術的許多優點，如采用表面貼裝解決方案更適合打造小型組件（相比之下，通孔式封裝則較為復雜，基于磁芯的解決方案往往需要特定的引線彎曲/成型工藝）。

●   MLX91216 XHF 擴充了 Melexis IMC-Hall 傳感器芯片產品系列，可為各類汽車和工業應用提供精確、高速的電流測量。

●   MLX91216 高磁場 (HF) 版本：200A 至 600A

●   MLX91216 超高磁場 (VHF) 版本：400A 至 1200A

●   MLX91216 極高磁場 (XHF) 版本：800A 至 2000A

MLX91216 XHF 現已發售，符合 AEC-Q100 0 級標準，適用于汽車應用，工作溫度范圍介于 -40°C 和 +150°C 之間。這款傳感器芯片的測量范圍寬達 ±25 mT 至 ±90 mT，線性度低至滿量程的 ±0.2%，響應時間為 2 μs，熱穩定性極高，零點漂移低于 5 mV，靈敏度漂移小于 1%。
