產品描述
TP7660 是一款 DC/DC 電荷泵電壓反轉器專用集成電路。芯片能將輸入范圍為 1.2V～ 8V 的電壓轉換成相應的-1.2V～-8V 的輸出，并且只需外接兩只電容，無需電感，降低了損 耗、面積及電磁干擾。該芯片的無負載電流小、驅動能力強 （較國外同類產品大50%）。
產品特點：
·輸入工作電壓范圍廣： 1.2V～8V
·電壓轉換精度高： 99.9 ％
·電源轉換效率高： 98 ％
·低功耗：無負載電流為 20uA （輸入5V 時）
·輸出電阻�。� 40 Ω（輸入5V 時）
·外圍元器件少，便于使用： 只需兩只外接電容
·靜 穿電壓高： 可達3KV
·SOP-8 封裝
TP7660與NJU7660 比較：
1、TP7600工作電源電壓大于11.5V (NJU7660為11V)
2、無負載輸入電流小
典型值:TP7660：82uA@Vdd=10V
NJU7660：370uA@Vdd=10V
3、TP7660驅動能力強于NJU7660 約20%
4、高壓下芯片工作穩定性、一致性均優于NJU7660

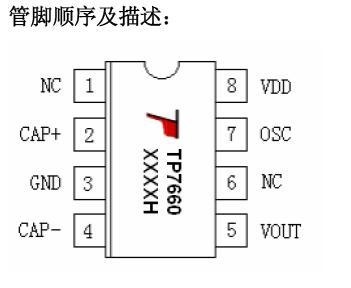

應用中建議客戶TP7660 的1、6 腳均接地，這樣可以有效的防止懸空可能引起的不穩定性。
