電子元器件的等效電路對電路分析非常有用,可以幫助理解該元器件在電路中的工作原理,可以深入了解該元器件的相關特性。
貼片電容器等效電路
下圖所示是貼片電容器的等效電路。

從等效電路可以看出,電容器除電容外還有寄生電感L和寄生電阻R,盡管L值和R值都很小,但是在工作頻率很高時電感會(huì )起作用,電感L與電容C構成一個LC串聯諧振電路。
有引腳電容器等效電路

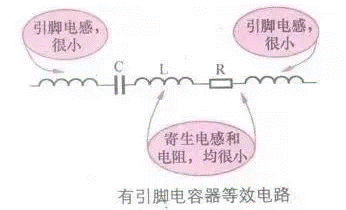

下圖所示是有引腳電容器的等效電路。

它與貼片電容器相比,其等效電路中多了引腳分布電感,它也有高頻串聯諧振的特性。
有極性電解電容等效電路
下圖所示是有極性電解電容器的等效電路,這是沒有考慮引腳分布參數時的等效電路。

等效電路中,C1位電容,R1為兩電極之間的漏電阻,VD1為具有單向導通特性的氧化膜。
大容量電解電容器等效電路
電解電容器是一種低頻電容器,即它主要工作在頻率較低的電路中,不宜工作在頻率較高的電路中,因為電解電容器的高頻特性不好,容量很大的電解電容器其高頻特新更差。

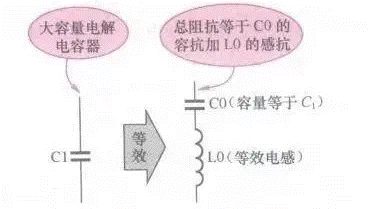

下圖所示是大容量電解電容器等效電路,從圖中可以找到大容量電解電容器高頻特性差的原因。

從等效電路中可以看出,串連一只等效電感L0,當電解電容的容量越大時,等效電感L0也越大,高頻特性越差。
普通晶閘管等效電路

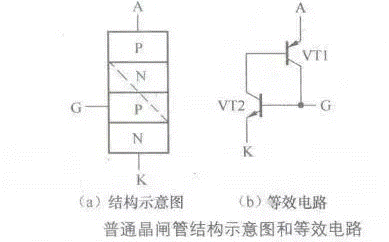

下圖所示是普通晶閘管結構示意圖和等效電路。

從等效電路中可以看出,普通晶閘管相當于兩只三極管進行一定方式的連接后的電路。
雙向晶閘管等效電路
下圖所示是雙向晶閘管結構示意圖和等效電路。

從等效電路中可以看出,雙向晶閘管相當于兩只普通晶閘管反向并聯。
四極晶閘管等效電路

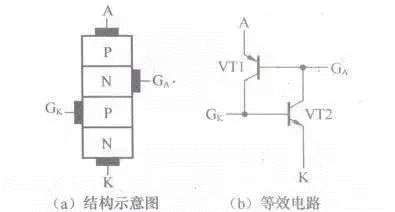

下圖所示是四極晶閘管結構示意圖和等效電路。

逆導晶閘管的等效電路
下圖所示是逆導晶閘管的等效電路。

從等效電路中可以看出,逆導晶閘管相當于在普通晶閘管上反向并聯一只二極管。
BTG晶閘管等效電路

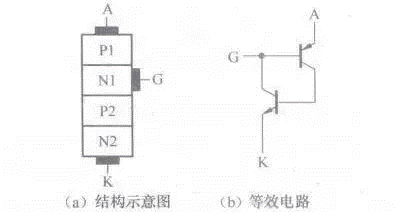

下圖所示是BTG晶閘管結構示意圖和等效電路。

光控晶閘管等效電路

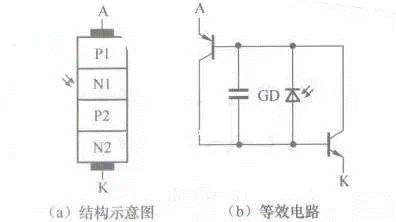

下圖所示是光控晶閘管結構示意圖和等效電路。

電阻器的等效電路

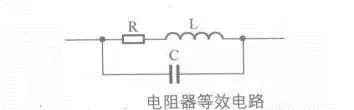

下圖所示為電阻器的等效電路。等效電路中,R為標稱電阻器,L為分布電感,C為分布電容。由于分布電感L和分布電容C均很小,所以當電阻器的工作頻率不是很高時,它們的影響都可以不考慮。

在工作頻率很高的電路中,應該使用高頻電阻器,它們的分布電感L和分布電容C比普通電阻器的更小。
壓敏電阻器等效電路
下圖所示是壓敏電阻器等效電路。等效電路中,Rn是晶界電阻,C是晶界電容,Rb是晶粒電阻。

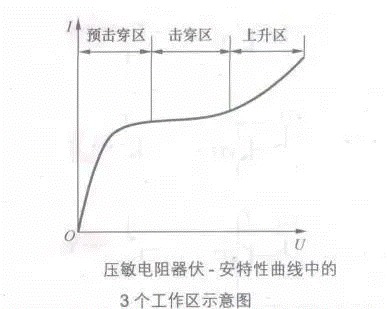

下圖是壓敏電阻器伏-安特性曲線中的3個工作區示意圖,它的3個工作區包括預擊穿區、擊穿區和上升區。

電感器等效電路
電感器固有電容又稱為分布電容和寄生電容,它是由各種因素造成的,相當于并聯在電感線圈兩端的一個總的等效電容。

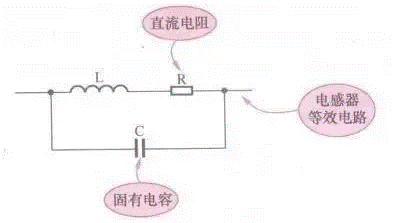

下圖所示是電感器等效電路,電容C為電感器的固有電容,R為線圈的直流電阻,L為電感。

電感L與等效電容C構成一個LC并聯諧振電路,這一電路將影響電感器的有效電感量的穩定性。
當電感器工作在高頻電路中時,由于頻率高,容抗小,所以等效電容對電路工作影響大,為此要盡量減小電感線圈的固有電容。
當電感器工作在低頻電路中時,由于等效電容的容量很小,工作頻率低時它的容抗很大,故相當于開路,所以對電路工作影響不大。
不同應用場合對電感器不同參數的要求是不同的,只有了解了這些參數的具體含義,才能正確使用這些參數。
變容二極管等效電路
下圖所示是變容二極管等效電路。

等效電路中的C為可變結電容,它可近似看成為變容二極管的總電容,它包括結電容、外殼電容及其它分布電容。R是串聯電阻,它包括PN結電阻、引線電阻及接線電阻;L是引線電感。
雙向觸發二極管等效電路

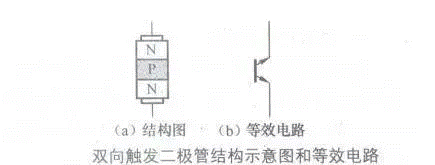

下圖所示是雙向觸發二極管結構示意圖和等效電路。

石英晶振等效電路

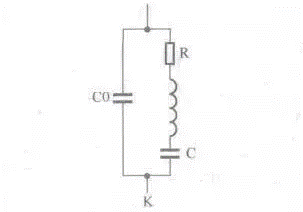

下圖所示是石英晶振等效電路。從等效電路中可以看出,石英晶振相當于一個LC串聯諧振電路。

陶瓷濾波器等效電路

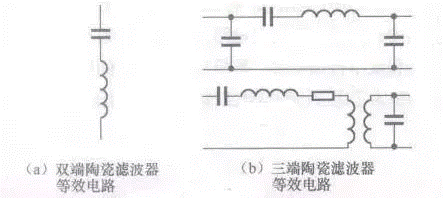

圖所示是陶瓷濾波器等效電路。陶瓷濾波器由1個或多個壓電振子組成,雙端陶瓷濾波器等效為一個LC串聯諧振電路。由LC串聯諧振電路特性可知,諧振時該電路的阻抗最小,且為純阻性。不同場合下使用的雙端陶瓷濾波器的諧振頻率不同。

三端陶瓷濾波器相當于一個雙調諧中頻變壓器,故比雙端陶瓷濾波器的濾波性能要更好些。
普通復合管(達林頓管)內電路
復合管電路共有4種。復合管用兩只三極管按一定方式連接起來,等效成1只三極管,下圖所示是4種復合管等效電路。

復合管極性識別絕招:2只三極管復合后的極性取決于第1只三極管的極性。
大功率復合管內電路

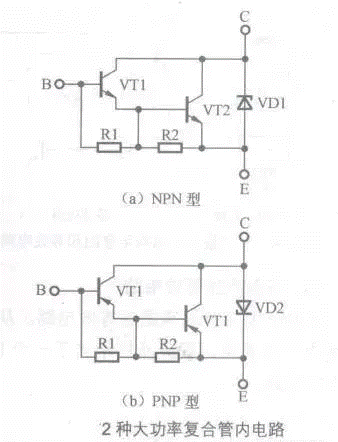

下圖所示是2種大功率復合管內電路。從內部電路中可以看出,它設有過電壓保護電路(采用穩壓二極管)。

帶阻尼的行管等效電路

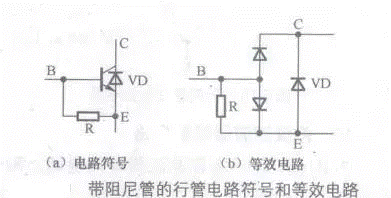

下圖所示是帶阻尼的行管電路符號和等效電路。

行輸出級電路中需要一只阻尼二極管,在一些行輸出三極管內部設置了這一阻尼二極管,在行輸出管的電路符號中會(huì )表示出來。
這種三極管內部在基級和發射極之間還接入1只25歐姆的小電阻R0。將阻尼二極管設在行輸出管的內部,減小了引線電阻,有利于改善行掃描線性和減小行頻干擾,基級與發射極之間接入的電阻是為了適應行輸出管工作在高反向耐壓的狀態。 |
