一、電源穩壓器

首先，我們來了解下電源穩壓器的基本信息。

電源穩壓器是一種能自動調整輸出電壓的供電電路或供電設備，其作用是將波動較大和不合用電器設備要求的電源電壓穩定在它的設定值范圍內，使各種電路或電器設備能在額定工作電壓下正常工作。穩壓器可廣泛應用于：工礦企業、油田、鐵路、建筑工地、學校、醫院、郵電、賓館、科研等部門的電子計算機、精密機床、計算機斷層掃描攝影(CT)、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。也適應于電源電壓過低或過高、波動幅度大的低壓配電網末端的用戶及負載變動大的用電設備，特別適用于一切對電網波形要求高的穩壓用電場所。大功率補償式電力穩壓器可接火力、水力、小型發電機。

二、開關穩壓器

了解了電源穩壓器后，我們再來看看開關穩壓器的基本內容及其優缺點。

開關穩壓器是穩壓器的一種，它使用輸出級，重復切換“開”和“關”狀態，與能量存貯元件(電容器和感應器)一起產生輸出電壓。它的穩壓是根據輸出電壓的回饋來調整切換。在固定頻率的穩壓器中，通過調整開關電壓的脈沖寬度 - 這就是所謂的 PWM 控制。在柙控振蕩器或脈沖模式穩壓器中，開關脈沖的寬度和頻率保持?定，但是，輸出開關的“開”或“關”由反饋控制。

根據開關和能量存貯部件的排列，產生的輸出電壓可以大于或小于輸入電壓，并且可以用一個穩壓器產生多個輸出電壓。在大多數情況下，在同樣的輸入電壓和輸出電壓要求下，Buck(降壓)開關穩壓器比線性穩壓器轉換電源的效率更高。

優點： 效率高(減少散熱所需的電源)能夠處理較高的電源密度拓撲學，結果可用于傳遞單組或多組輸出電壓，且可大于或小于輸入電壓。

缺點： 輸出漣波電壓高，產生電磁干擾(EMI)，暫態恢復時間較短。

三、線性穩壓器

了解了開關穩壓器后，我們再來看看線性穩壓器的基本內容及其優缺點。

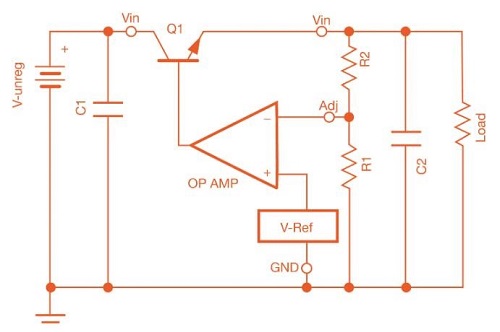

線性穩壓器使用一個閉合的反饋環路來對通過元件施加偏置，以在其輸出端子上保持恒定電壓。在如下圖所示，運算放大器驅動Q1的基極，以確保其反相輸入端的電壓等于其非反相輸入端的參考電壓。

該電路中的運算放大器具有較小的負載，基本電流和最小的電容性負載。因此，它可以非�？焖俚仨憫�負載變化。

線性穩壓器通常高度集成，包括通過元件和反饋環路。當與外部電阻分壓器一起使用時，有些線性穩壓器是可調的。有關線性穩壓器的重要參數主要包括4個，分別如下：

1.最大輸入電壓：這是可以在不損壞或損壞器件的情況下在輸入端子上施加的最大電壓。

2.輸入電壓-輸出電壓差：某些可調線性穩壓器具有最大的輸入-輸出電壓差額定值。

3.額定電流：線性穩壓器可以提供的最大電流。這取決于其他因素，例如輸入輸出電壓差、環境溫度和散熱。封裝的額定功率表明封裝可以消耗多少功率，這可能取決于散熱和布局要求。

4.壓降：這是設備可以接受并產生穩定電壓的最小輸入輸出電壓差。
