在這篇文章中，小編將對示波器加以介紹以幫助大家增進對它的了解程度，主要內容在于闡述示波器帶寬以及示波器的兩大高級功能。

一、示波器基本介紹

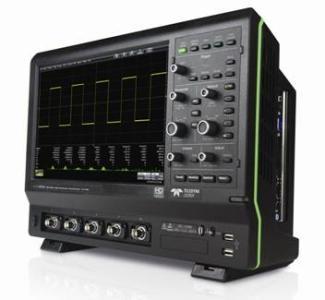

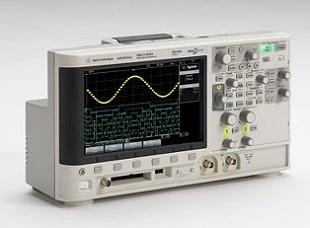

首先，我們一起來看看示波器的概念，示波器是一種用途十分廣泛的電子測量?jì)x器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程�？梢哉f(shuō)，示波器起到了化無形為有形的作用。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點(這是傳統的模擬示波器的工作原理)。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

二、示波器帶寬介紹

通過上面的介紹，相信大家對示波器已經有了基本認識，那么示波器帶寬又是什么呢?

示波器帶寬是指輸入一個幅度相同，頻率變化的信號，當示波器讀數比真值衰減3dB時，此時的頻率即為示波器的帶寬。也就是說，輸入信號在示波器帶寬處測試值為真值-3dB，帶寬不是示波器能顯示的最高頻率。一般情況下，示波器帶寬應為所測信號最高頻率的3~5倍。

與示波器帶寬規格緊密相關的是其上升時間參數。具備高斯頻響的示波器，按照10%到90%的標準衡量，上升時間約為0.35/fBW。具備最大平坦頻響的示波器上升時間規格一般在0.4/fBW范圍上，隨示波器頻率滾降特性的陡度不同而有所差異。如果在進行上升時間和下降時間參數測量時允許20%的定時誤差，那么帶寬為1GHz的示波器就能滿足該數字測量應用的要求。但如果要求定時精度在3%范圍內，那么采用帶寬為2GHz的示波器更好。

三、示波器高級功能

示波器高級功能有很多，小編在這里僅對示波器的其中兩個高級功能予以介紹，分別有關于垂直分辨率和觸發。

(一)改善垂直分辨率

大部分示波器是一種常用的電子檢測儀器，被廣泛的應用于多個行業當中。的A/D分辨率為8個比特。用不同的采集模式，可按如下所述，通過求相鄰采樣的平均值來提高垂直分辨率。那么，通過求平均值和采用高分辨率模式可將分辨率提高多少呢?理論上講，增加值為0.5Log2N，其中N為相鄰采樣的平均數。

實際情況是，2個字節的存儲深度限制了這一增加。兩個字節為16位。保留其中一位作為符號位，剩余的15位用作數據數值。舍入誤差使第14位和第15位成為隨機值，從而使實際限值變?yōu)?3位。因此，改善可從約六個有效位開始，用高度過采樣時可增至約13位。

(二)觸發

示波器是一種常用的電子檢測儀器，被廣泛的應用于多個行業當中。的觸發功能可在信號中的正確點進行同步水平掃描，對明確的信號檢定而言，是不可缺少的。觸發控制器允許您穩定重復波形并捕捉單次觸發波形。

在高速調試應用中，您的電路可能會(huì )工作99.999%或更長的時間。而正是.001%的時間會(huì )造成您的系統崩潰或正是您需要更詳細分析波形的一部分。高級觸發功能，如AB雙重事件觸發、窗口觸發、邏輯認證等等都有助于隔離問題，速度比在采集后搜索上百萬個數據樣本快很多。
