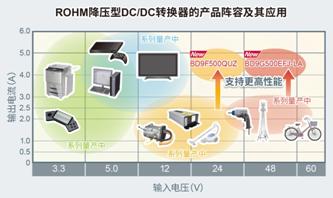

全球知名半導體制造商ROHM（總部位于日本京都市）面向處理大功率的5G通信基站和PLC、逆變器等FA設備，開發出兩款實現高耐壓和大電流的、內置MOSFET的降壓型DC/DC轉換器IC*¹“BD9G500EFJ-LA”和“BD9F500QUZ”。

近年來，在以5G通信基站和FA設備為首的先進工業設備中，越來越多地配備了融和AI和IoT技術的新功能。隨之而來的是對所使用的電源IC提出了越來越高的要求：不僅要小型高效，還要具有高耐壓性能，以確保即使受到雷電等引起的突發性浪涌電壓*²也不會(huì )損壞；而且還要能支持大電流，以使眾多功能工作。

ROHM利用先進的電源系統工藝和垂直統合型生產體制，為工業設備市場開發出眾多電源IC產品，這些產品不僅特性出色，而且還很注重可靠性和長期穩定供應。此次，ROHM又面向先進的工業設備領域，開發出高耐壓和大電流性能兼備的DC/DC轉換器IC。

新產品是非隔離型*³DC/DC轉換器IC，利用ROHM擅長的模擬設計技術開發而成，采用電源系統的BiCDMOS高耐壓工藝，可提供先進工業設備所需的電源功能。

“BD9G500EFJ-LA”適用于48V電源系統，具有業內超高的80V耐壓，同時由于其內置MOSFET，可實現同類產品中高達5A的輸出電流，且支持大功率，從而有助于5G通信基站和充電樁等設備實現更高可靠性和性能。而“BD9F500QUZ”則適用于24V電源系統，采用小型薄型封裝（3.0mm×3.0mm×0.4mm），雖然小巧卻實現了39V的耐壓和5A的輸出電流，有助于以FA設備為首的眾多先進工業設備實現更高性能和更小體積。

新產品已于2021年5月開始暫以月產10萬個的規模投入量產（樣品價格 500日元/個，不含稅）。新產品和評估板“BD9G500EFJ-EVK-001”和“BD9F500QUZ-EVK-001”已經開始通過電商進行銷售，從AMEYA360、SEKORM等電商平臺均可購買。

今后，ROHM將充分利用模擬設計技術優勢繼續開發高性能、高可靠性的產品，持續為工業設備的節能、小型化和安全性貢獻力量。

＜新產品特點＞

這兩款新產品采用電源系統中的BiCDMOS高耐壓工藝，并利用ROHM擅長的模擬設計技術開發而成，是內置MOSFET的非隔離型DC/DC轉換器IC。新產品具備以下特點，有助于先進工業設備實現更高可靠性、更高性能和進一步小型化。

n  非常適用于48V電源系統的“BD9G500EFJ-LA”

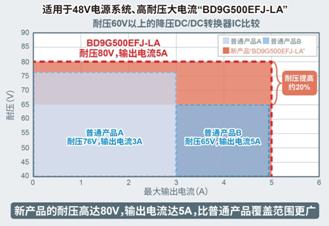

1．實現業內超高的80V耐壓性能，安全工作范圍更寬

BD9G500EFJ-LA采用BiCDMOS高耐壓工藝，在內置高邊MOSFET（非同步整流型*⁴）的非隔離型DC/DC轉換器IC中，實現了業內超高的80V耐壓等級，從而可以使安全工作范圍更寬。與同等輸出電流的普通產品相比，耐壓成功地提高了約20％，不僅在5G通信基站和服務器等的48V主電源系統中，而且在電池日益大型化的電動自行車和電動工具的60V電源系統中，都擁有足夠的余量應對突發性的浪涌電壓，因此有助于提高應用產品的可靠性。

2．實現業內超高的5A輸出電流，有助于先進工業設備進一步提高性能并縮小體積

BD9G500EFJ-LA不僅具有80V的高耐壓性能，而且還實現了在耐壓60V以上的DC/DC轉換器IC中超高的5A最大輸出電流。非常有助于實現旨在通過安裝AI和IoT功能來提高性能的工業設備，以及配備更多功能的設備的小型化。另外，通過內置低損耗MOSFET，雖為非同步整流，卻仍可在2A至5A很寬的輸出電流范圍內實現高達85%的功率轉換效率，更加節能。

n  非常適用于24V電源系統的“BD9F500QUZ”

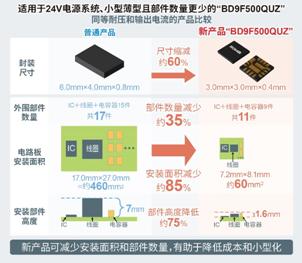

1．通過節省安裝面積和削減部件數量，有助于應用產品降低成本并更加小型化

BD9F500QUZ是內置MOSFET（同步整流型*⁴）的非隔離型DC/DC轉換器IC，利用ROHM的模擬設計技術優勢，以小型封裝（3.0mm×3.0mm×0.4mm）實現了39V的耐壓和5A的輸出電流。與具有同等性能的普通產品（6.0mm×4.0mm×0.8mm）相比，尺寸減少約60%，而且還可以減少外圍部件的數量。不僅如此，利用高達2.2MHz的高速開關性能，即使使用1.5µH的小型線圈也能實現穩定工作，可節省在電路板上的安裝面積并可降低高度，從而有助于PLC和逆變器等各種FA設備的主電源系統的24V線應用降低部件成本并實現小型化。

2．高效率和低發熱量運行，有助于提高可靠性

BD9F500QUZ雖然采用的是不利于散熱的小型封裝，而且還支持高速開關，但仍然能夠以很低的發熱量工作。在具有同等功能的小尺寸產品中，IC溫度接近100℃，因此需要采取散熱措施（通過外置散熱器和MOSFET來分散熱量），而ROHM新產品的工作效率高達90%（輸出電流為3A時），并采用散熱性能出色的封裝，工作時的發熱溫度僅為65℃左右，因此客戶無需采取散熱措施，從而有助于提高應用的可靠性。

＜新產品DC/DC轉換器IC的主要特性＞

＜應用示例＞

●適用于48V電源系統的“BD9G500EFJ-LA”

・需要48V級電源輸入的5G通信基站的功率放大器、充電樁、服務器等

・需要60V/48V級電源輸入的電動自行車、電動工具等

・浪涌電壓較大的電機應用（吸塵器和洗衣機等白色家電）

●適用于24V電源系統的“BD9F500QUZ”

・需要24V級電源輸入的包括PLC和逆變器在內的各種FA設備、監視攝像頭等

・用于各種工業設備中的FPGA和SoC等低電壓工作控制系統的電源

＜電商銷售信息＞

起售時間：2021年5月起

電商平臺：AMEYA360, SEKORM

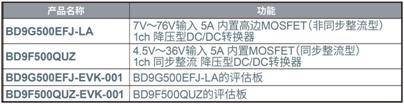

銷售產品：

＜術語解說＞

*1)　 DC/DC轉換器

電源IC的一種，將直流（DC）電壓轉換為直流電壓。通常包括降壓（使電壓下降）和升壓（使電壓上升）兩種。

*2)　浪涌電壓

受到雷電和電機啟動等來自IC外部的力而產生的突發大電壓。

*3)　隔離型和非隔離型

隔離型是采取了防觸電措施的產品。非隔離型設置于隔離型的后段，在小型化和高效化方面更具優勢。

*4)　非同步整流和同步整流

兩者均為DC/DC轉換器的輸出控制方式。非同步整流由一個MOSFET（晶體管）和一個二極管組成，同步整流則由兩個MOSFET組成。同步整流比非同步整流更難控制，但在功率轉換效率方面更具優勢。
