CS5333 和 CS5340 是用于數字音頻系統的完整立體聲模數轉換器。這些轉換器執行采樣、模數轉換和抗混疊濾波，為左右聲道生成 24 位值。這些小型、低功率轉換器非常適用于需要寬動態范圍和低噪聲的系統，例如機頂盒、A/V 接收器、DVD 卡拉 OK 播放器、DVD 錄像機和汽車應用。CS5333 不再推薦用于新設計，而 CS5340 是建議的替代品。
典型連接圖

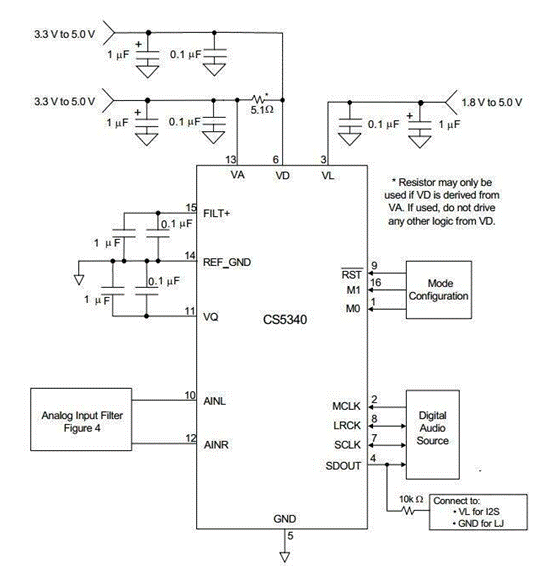

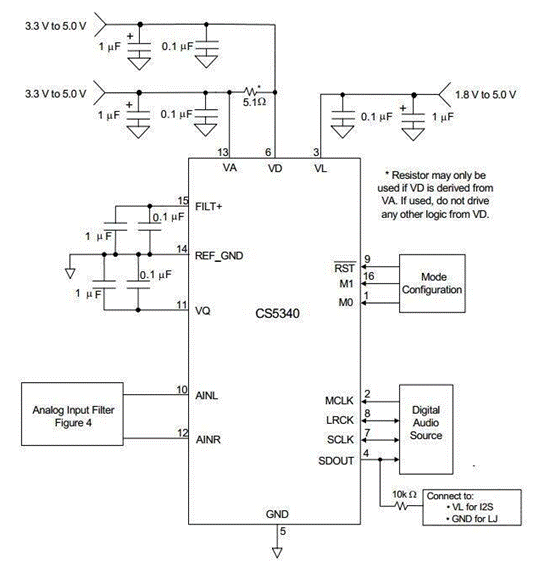

圖 1 和圖 2 分別說明了 CS5333 和 CS5340 的典型連接圖。CS5333 的模擬和數字內核由 VA 供電，可設置為 1.8 V 至 3.3 V，并可獨立于 VA 設置。
CS5340 具有用于模擬和數字內核的獨立電源引腳。模擬部分由 VA 電源供電，數字部分由 VD 電源供電。這兩個電源引腳都可以由同一個外部電源供電，在它們之間使用一個小串聯電阻來隔離噪聲。模擬內核和數字內核均可在 3.3 V 至 5.0 V 的電壓范圍內獨立運行。 CS5340 的 VL 引腳提供數字接口邏輯，支持 1.8 V 至 5.0 V 的寬工作范圍，并可獨立于 VA 和 VD 供電電源。
輸入濾波器拓撲
CS5333 和 CS5340 都實現了單端輸入架構。由于轉換器內輸入采樣拓撲的差異，這兩個器件的輸入濾波器要求不同。

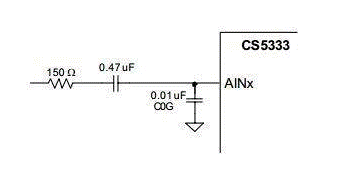

CS5333 的建議輸入濾波器拓撲如圖 3 所示。該輸入網絡(luò )由交流耦合電容器和單極低通濾波器組成。
CS5333 會(huì )將模擬輸入節點自偏置到最佳偏置點（VA 的一半）。CS5333 在模擬輸入上實現了一個內部緩沖器，從而減少了輸入采樣節點上的開關電流量。開關電流的降低使 CS5333 對模擬輸入線上的串聯電阻不那么敏感。

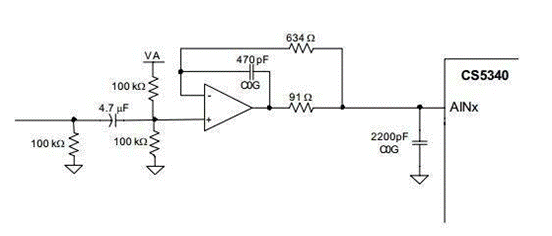

CS5340 的建議濾波器拓撲如圖 4 所示。
結論
CS5340 是 CS5333 的推薦替代品，具有更高的性能和 192 kHz 輸出采樣率能力。在升級設計以使用 CS5340 代替 CS5333 時，必須特別注意。這些考慮因素包括引腳兼容性、功能模式選擇、輸入濾波器設計以及 FITL+ 參考引腳上的外部電容器要求。 |
