工業、汽車與個人運算應用中的電子系統愈發密集且互相連接。為了改善這類系統的尺寸和功能,因此在封裝各種不同電路時皆采取近封裝距離。有鑒于前述限制,降低電磁干擾 (EMI) 影響也逐漸成為重要的系統設計考慮。
圖 1 所示的車用攝影機模塊就是這類多功能系統其中一個范例,該模塊內的兩百萬像素成像組件、4 Gbps 的串聯器及四通道電源管理集成電路 (PMIC) 皆以近距離封裝在一起。如此會(huì )使復雜度和密度隨之提升并帶來副作用,也就是使成像組件與訊號處理組件緊鄰 PMIC,而 PMIC 帶有高電流與電壓。除非在設計期間能夠小心留意,否則前述的配置方式勢必會(huì )導致一系列電路對敏感組件的功能造成電磁干擾。

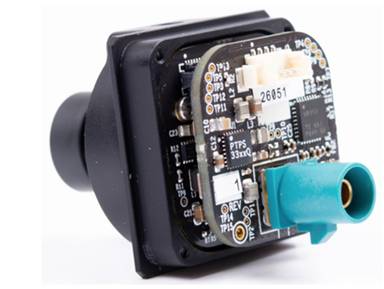

圖 1:車用攝影機模塊
電磁干擾 (EMI) 可能會(huì )以?xún)煞N方式顯現。例如連接相同電源供應器的無線電和電機鉆就是一例,如圖 2 所示。在本例中,敏感無線電系統的運作會(huì )透過傳導方式受到電機影響,因為這兩者共享相同的電源插座。電機也會(huì )透過電磁輻射對無線電的功能造成影響,因為前述電磁輻射會(huì )透過空氣耦合,并受到無線電天線接收。
終端設備制造商整合不同來源的組件時,唯一能確保干擾電路和敏感電路可和平共存并正確運作的方法,就是建立一套共享規則,針對干擾電路設定干擾程度的限制,且敏感電路必須能夠處理該程度的干擾。

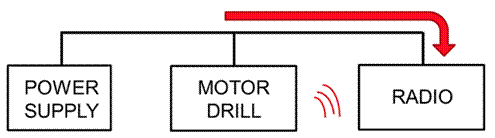

圖 2:通過傳導和電磁方式造成的電磁干擾
共享 EMI 標準
用于限制干擾的規定采用業界標準規格建立,例如適用汽車產業的國際無線電干擾特別委員會(huì ) (CISPR) 25,以及適用多媒體設備的 CISPR 32。CISPR 標準是 EMI 設計的重要關鍵,因其可決定任何 EMI 降低技術的目標性能。CISPR 標準可根據干擾模式分類為傳導式限制和輻射式限制,如圖 3 所示。圖 3 圖表中的長條代表最大的傳導式和輻射式排放限制,這是使用標準 EMI 測量設備進行測量時,受測裝置所能容許的上限。

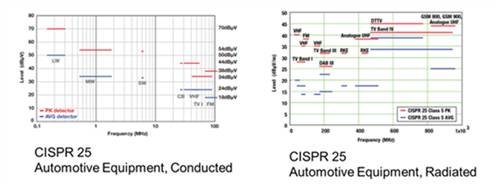

圖 3:傳導式和輻射式 EMI 的一般標準
EMI 的成因
若要建立兼容于 EMI 標準的系統,需要清楚了解 EMI 的主要成因,F代電子系統中,最常見的電路之一就是硬式切換電源供應器 (SMPS),可在多數應用中透過線性穩壓器大幅提升效率。但這樣的效率必須付出代價,因在 SMPS 中切換功率場效應晶體管,會(huì )使其成為主要 EMI 來源。
如圖 4 所示,在 SMPS 中進行切換的本質,會(huì )導致產生非連續輸入電流、在切換節點的高邊緣速率,以及電源回路中因寄生電感而在切換邊緣產生的其他振鈴。非連續電流會(huì )影響 <30 MHz 頻帶的 EMI,而在切換節點的高邊緣速率以及振鈴則會(huì )影響 30 至 100 MHz 頻帶的 EMI,以及 >100 MHz 之頻帶的 EMI。

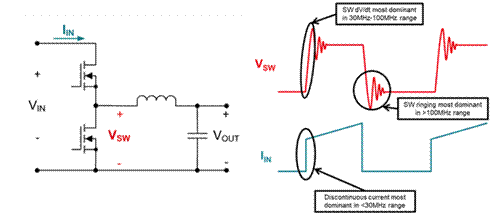

圖 4:SMPS 運作期間的主要 EMI 來源
降低 EMI 的傳統和進階技術
在傳統設計中,主要使用兩種方法降低切換轉換器產生的 EMI,而兩種方法都會(huì )造成相關的損失。為了處理低頻率 (<30 MHz) 排放并符合適用標準,會(huì )在切換轉換器的輸入處放置大型被動濾波器,造成解決方案更為昂貴、功率密度更低。
而一般降低高頻率排放的方式,則是透過有效的閘極驅動器設計來降低切換邊緣速率。雖然這么做有助降低 >30 MHz 之頻帶的 EMI,但是降低的邊緣速率會(huì )導致切換損失增加,進而使解決方案的效率降低。換句話說,為了實現低 EMI 的解決方案,注定需在功率密度和效率上做出取舍。
為了免除取舍的需要并且一并獲得高功率密度、高效率以及低 EMI 的優勢,TI 在設計 LM25149-Q1、LM5156-Q1 和 LM62440-Q1 等切換轉換器和控制器時,加入了多種技術,如圖 5 所示。前述技術包含展頻、主動 EMI 濾波、抵銷線圈、封裝創(chuàng )新、整合式輸入旁路電容器及真實電壓轉換率控制方法等,且這些技術都經過設計,針對所需的特定頻帶量身打造;在上方連結的白皮書和其他資源區段所連結的相關教學影片中,對此提供了更深入的說明。

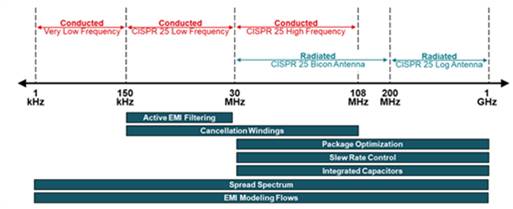

圖 5:TI 的功率轉換器和控制器為了大幅降低 EMI 而采用的技術
結論
設計低 EMI 可顯著縮短開發周期時間,并可減少機板面積和解決方案成本。TI 提供多種可降低 EMI 的功能與技術。以 TI 經過 EMI 優化的電源管理產品來運用不同技術組合,可確保使用 TI 組件的設計通過業界標準而無需過多重做。希望本信息和相關內容能簡化您的設計程序,并且讓您能在不犧牲功率密度或效率的情況下,將終端設備維持在 EMI 限制內。 |
