圣邦微的SGM41285作為一款DCDC升壓芯片，輸入電壓（VIN）為2.8V~5.5V，具有寬范圍的輸出電壓（VIN+5V）~70V，輸出功率最高300Mw，高壓側配備了高速可調限流的電流監測器，提供500nA~4mA的高精度電流監測，適用于光模塊APD的偏置和監測應用。SGM41285典型應用電路如圖1所示。

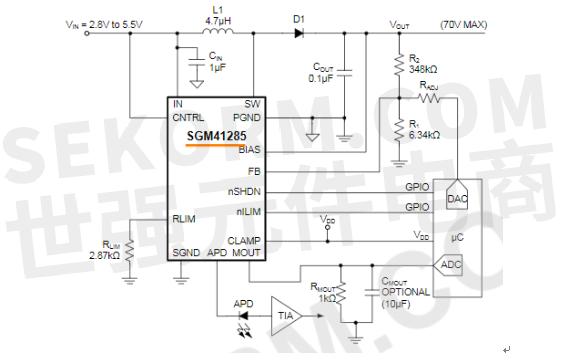

圖1：SGM41285典型應用電路
在硬件電路設計中，應注意以下幾點：
1、芯片的反饋引腳的參考電壓設置。通過CNTRL腳設定電壓值，若Vcntrl＞1.3V，反饋腳內置的1.2V作為參考電壓；若Vcntrl＜1.2V，反饋腳參考電壓=Vcntal。在設計中一定要遵守以上原則，不然芯片不能正常工作，環路出現紊亂。
2、輸出電壓設置。SGM41285輸出電壓通過FB引腳與GND之間分壓電阻進行設置，如圖2所示。R1（R1與GND之間）一般選擇 5 kΩ和10 kΩ之間，然后利用下式計算R2（Vout與FB之間）:

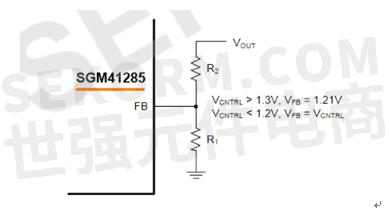

圖2：輸出電壓設置圖
3、Mout腳輸出是個電流信號，是通過與GND連接的Rmout將電流信號轉為電壓信號供ADC工作。在A(yíng)PD電流輸出正常情況下，SGM41285A的高壓側電流監測比為1：1，即Imout=Iapd， GM41285C的高壓側電流監測比為5:1，即Imout=1/5Iapd, 相應的電壓計算如下：
Vmout=Imout*Rmout
為了避免干擾影響ADC采樣，建議在MOUT腳后并聯10uf電容進行濾波。另外，Vclamp作為鉗位電壓的輸入腳，將SGM41285的箝位二極管輸出與ADC電源連接，有助于避免對ADC的損壞。如果沒有這種保護，MOUT可能會(huì )產生電壓，從而破壞ADC。
4、關于PCB布局方面，建議通過星形地保護敏感的模擬地，反饋回路面積盡可能小，連線簡短而直接。在輸出旁路電容的返回端，將SGND和PGND緊密連接到設備附近。不要把它們連接到其他任何地方。從敏感模擬區域路由高速切換節點。使用內部PCB層的SGND作為電磁干擾屏蔽，以防止輻射噪聲遠離設備，反饋分配器和模擬旁路電容。 |
