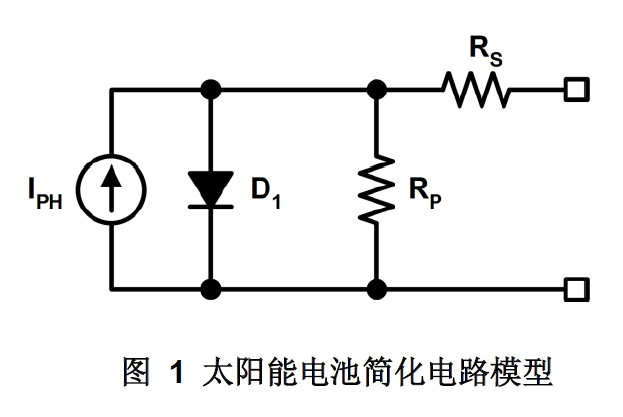

最初，TI的線性充電穩壓器bqTINY-III系列只是設計用于通過一個AC適配器或USB端口為單體鋰離子電池充電，然而，這些IC也非常適用于由太陽能板供電的應用。太陽能電池通常是由p-n結組成的，p-n結中入射光線能量（光子）通過導致電子和空穴的重新組合來產生電流。由于p-n結的特性類似于二極管的特性，因此我們通常以如圖1中所示的電路作為太陽能電池特性的一個簡化模型。

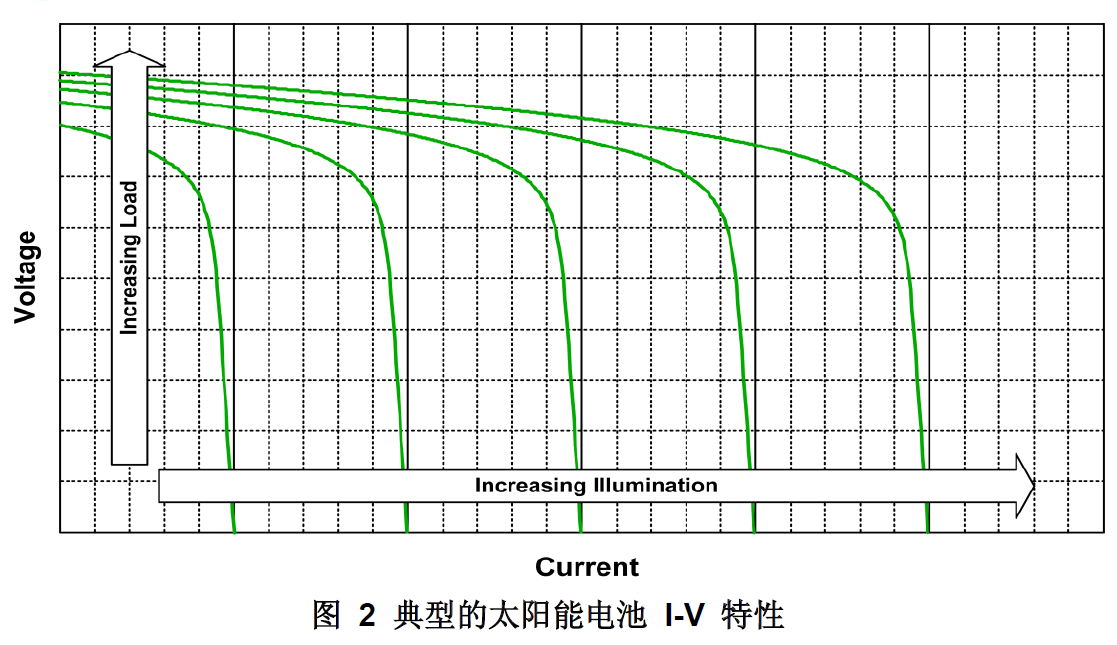

電流源IPH會(huì )產生一個和太陽能電池上的光量度成正比的電流。在沒有負載連接的情況下，幾乎所有產生的電流均流經二極管D1，其正向電壓決定了太陽能電池的開路電壓（VOC）。該電壓會(huì )因不同類型太陽能電池的特性不同而有所差異，但是，對于大多數硅電池而言，這一電壓都在0.5V～0.6V之間（這也是p-n結二極管的標準正向電壓）。在實際太陽能電池應用中，并聯電阻RP的漏電流很小。隨著負載電流的增加，IPH產生的大部分電流從二極管中流出來并進入負載。對于大多數負載電流而言，這個過程對于輸出電壓僅有很小的影響。由于二極管的I-V特性會(huì )有輕微的變化，并且由于串聯電阻RS的原因（其具有連接損耗）電壓會(huì )稍有下降，但輸出電壓卻保持大體恒定。然而，有時流經D1的電流太小，從而導致二極管偏置不夠，并且二極管兩端的電壓會(huì )隨著負載電流的增加而急劇下降。最后，如果所有產生的電流均只流經負載（而不流經二極管），則輸出電壓就會(huì )變?yōu)榱�。這個電流被稱為太陽能電池的短路電流（ISC）。ISC和VOC都是定義太陽能電池工作性能的主要參數之一。

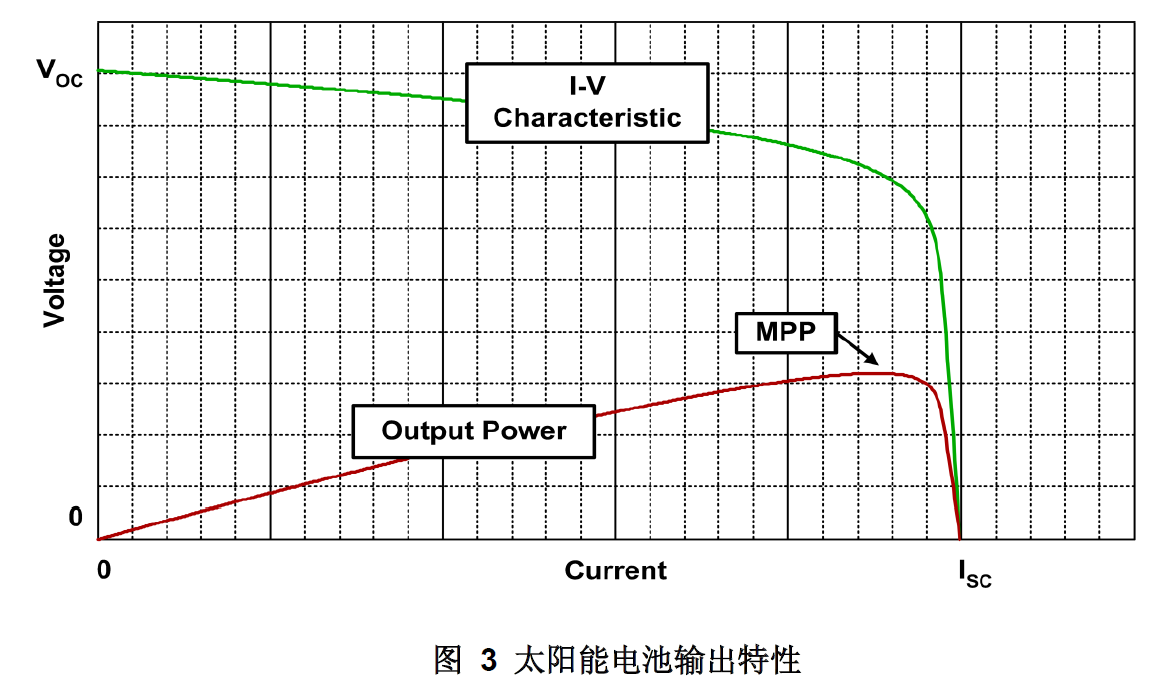

在大多數應用中，人們都期望太陽能電池能提供盡可能多的電能。由于輸出功率是輸出電壓和電流的乘積，因此就必須確定電池工作區域中的哪一部分所產生的VI值最大。這一點被稱為最大功率點（MPP）。當輸出電壓為其最大數值（VOC）時，輸出電流為零，這是一個極端情況；而當輸出電流達到最大值（ISC），但輸出電壓為零時，則是另一種極端情況。在這兩種情況下VI的乘積均為零，因此，這兩種極端情況肯定都不是MMP點。我們可以很容易證明（或通過實驗進行觀察），在任何應用中，MPP一般會(huì )出現在太陽能電池輸出特性（請參見圖3）下半部分的某個位置。但問題是太陽能電池MPP的確切位置會(huì )因入射光線和環境溫度不同而變化。所以，設計旨在動態地調節太陽能電池的輸出電流，以達到太陽能電量生成系統的最大化，以便在實際應用中其能夠在MPP點或者其臨近點工作。

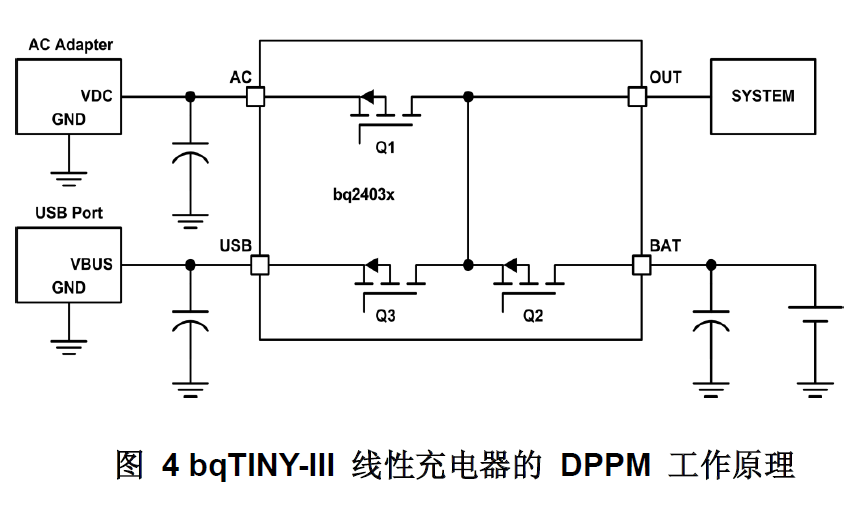

實施這一方案（最大功率點跟蹤器）的方法有很多，但都非常復雜，尤其是在衛星等任務關鍵型系統中。然而，在很多小型應用中，并不需要極其精確的MPP跟蹤方案，只需要一個能利用率約90%-95%可用電能的簡單低成本解決方案即可。TI線性充電控制器bqTINY-III系列的動態電源路徑管理（DPPM）功能就可用于諸如簡化MPP跟蹤器的實施。DPPM功能的主要原理如圖4所示。暫時忽略USB輸入，電路的工作原理如下：Q1對OUT引腳的電壓進行調節，Q2根據一個典型的CC-CV鋰離子充電曲線對充電電流進行調節。如果連接至AC引腳的電源電流不足而無法為系統供電并為電池充電，則VOUT開始下降。如果VOUT達到了預定義的閾值VDPPM，bqTINY-III則會(huì )自動將充電電流降至一個可保持VDPPM時VOUT的水平。

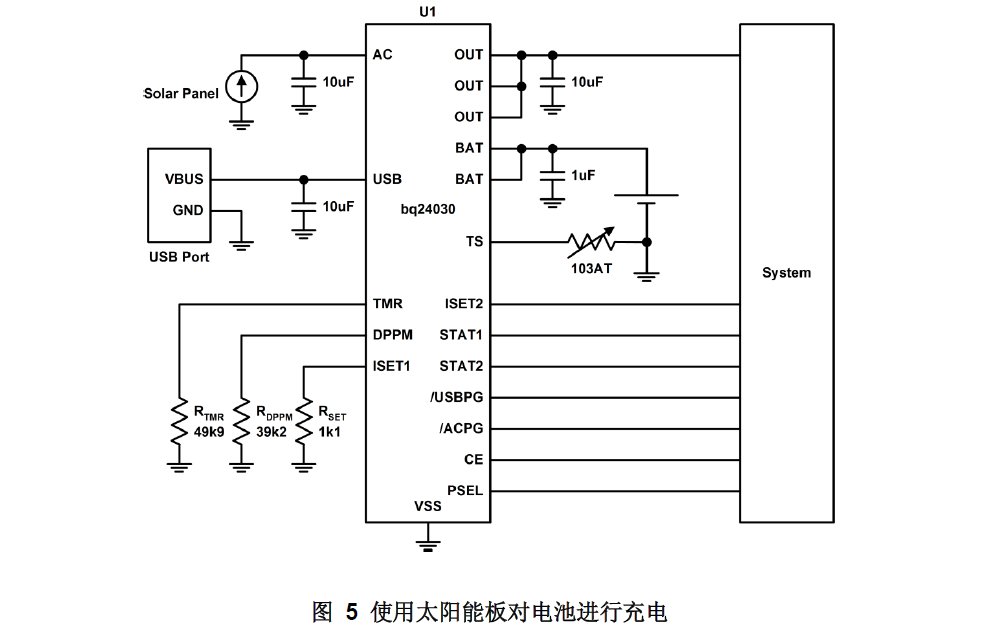

該特性可用于圖5所示的應用。其中，一個太陽能板被用于為一個單體鋰離子電池再充電。該太陽能板由若干電池串組成，每個電池串包括11個串聯硅電池。它的作用類似于電流限制電壓源，其中電流限制是由太陽能板的大小以及照射在上面的光量來確定的。

從該太陽能板上獲得的最大輸出電壓（VOC）通常介于5.5V～6V之間。因為該電壓低于bq24030預定義的6V輸出調節電壓，Q1被完全開啟（turnedhard-on）。RSET定義了一個1A的最大充電電流。如果其超過了太陽能電池的輸出電流（取決于光線強弱），太陽能板的輸出電壓就會(huì )下降，從而降低了bq24030OUT引腳的電壓。RDPPM對bq24030進行了編程以自動將ICHG降至一個容許VOUT保持在最小4.5V的電平。之所以采用VDPPM這個值，是因為它非常符合太陽能板的最大功率點（MPP）。假設Q1兩端的電壓降為300mV，那么每個電池的電壓就將會(huì )變?yōu)?36mV，這樣就會(huì )最大化太陽能板的功率輸出。如果VOUT高于4.5V，則DPPM就會(huì )不起作用，太陽能板的工作狀態就會(huì )偏離MPP。但是，只有所需的電能少于太陽能板所能提供的電能時，才會(huì )發生這樣的情況，此時效率的降低不會(huì )有太大的影響。如圖3所示，隨著輸出功率逼近MPP，輸出功率曲線變得十分平穩，然后突然急劇下降。因此，把VDPPM設置得稍高些比設置得稍低些要好。這樣就可以將不恰當的工作點對輸出功率的影響最小化。如果太陽能板提供的電能不足以為系統供電，甚至當電池充電電流已經被降低至零的時候，Q2就會(huì )被開啟，VOUT將下降到恰好低于電池電壓VBAT，而電池則能提供任何太陽能板所不能提供的電流。

bqTINY-III還允許通過USB端口對電池進行充電。在這種情況下，Q3就會(huì )被用來調節輸入電流，以確保USB規范可根據IC的ISET2引腳狀態滿足100mA或500mA的要求。如果系統和充電電流的總和超過了所選USB的電流極限，則VOUT就會(huì )下降且DPPM功能會(huì )降低充電電流，或像從前那樣還原為電池補充模式。bqTINY-III系列器件的另一個非常有用的特性就是如果充電器正處于DPPM狀態，則其內部安全定時器就會(huì )自動延長時間。因此在低光照或電流限制的條件下，當電池充電速度較慢時，在出現錯誤條件之前對電池進行再充電所允許的時長得到了適當的延長，從而避免了過早的充電終止。
