開關電源中常見到的三端穩壓集成電路有正電壓輸出的78 ?? 系列和負電壓輸出的79??系列。故名思義，三端IC是指這種穩壓用的集成電路 只有三條 引腳輸出，分別是輸入端、 接地端 和 輸出端。它的樣子象是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92 封裝。

用 78/79系列三端穩壓IC 來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠 、方便 ，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

78/79系列三端穩壓IC 有很多電子廠家生產，80年代就有了，但至今還是在開關電源中應用非常多。

有時在 數字78或79后面還有一個M或L，如78M12或79L24， 用來區別輸出電流和封裝形式等， 其中78L調系列的ZD輸出電流為100mA ， 78M系列ZD輸出電流為1A，78系列ZD輸出電流為1．5A。它的封裝也有 多種，詳 見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。79系列除了輸出電壓為負。引出腳排列不 同以外，命名方法、外形等均與78系列的相同。

因為三端固定集成穩壓電路的使用方便，電子制作中經常采用，可以用來改裝分立元件的穩壓電源，也經常用作電子設備的工作電源。電路圖如圖所示。

注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般 三端集成穩壓電路的ZX輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V，即經 變壓器變壓，二極管整流，電容器濾波后的電壓應比穩壓值高一些 。

在實際應用中， 應在三端集成穩壓電路上安裝足夠大的散熱器 （當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。

當制作中需要一個能輸出1．5A以上電流的穩壓電源，通常采用 幾塊三端穩壓電路并聯起來，使其ZD輸出電流為N個1．5A，但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

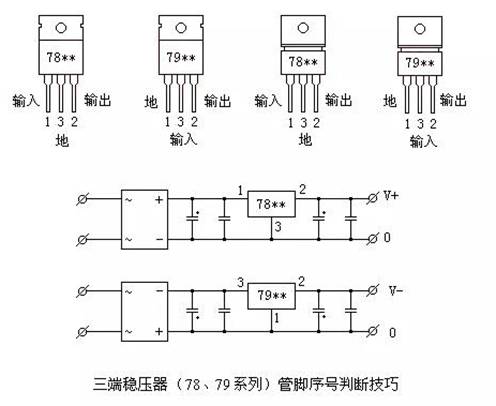

在 78 ** 、 79 ** 系列三端穩壓器中Z常應用的是 TO-220 和 TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳 ①為Z高電位，③腳為Z低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對于 78**正壓系列，輸入是Z高電位，自然是①腳，地端為Z低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為Z低電位，自然是③腳，而地端為Z高電位，即①腳，如附圖所示。此外，還應注意，散熱片總是和Z低電位的第③腳相連。這樣在78**系列中，散熱片和地相連接，而在79**系列中，散熱片卻和輸入端相連接。
