bq24040有一個單一的輸出功率，電池充電。系統負載，只要系統的平均負載不保持電池充分充電在10小時安全定時器可放置在與電池并聯。

　　特性參數

　　充電

　　1%充電電壓準確度

　　10%充電電流準確度

　　管腳選擇的USB最大輸入電流限制（100mA和500mA）

　　可編程充電截止點和預充電電流限制

　　高電壓（3.45V）化學支持，通過bq24045

　　保護

　　30V輸入等級；6.6V或者7.1V輸入過壓保護

　　輸入電壓動態電源管理

　　125攝氏度熱管理；150攝氏度熱關機保護

　　OUT腳輸出短路保護和ISET腳短路保護

　　工作在超過JEITA范圍通過電池負溫度系數-1/2最快充電電流在寒冷的時候，4.06V在熱的時候，bq24040和bq24045

　　固定10小時安全計時器，bq24040和bq24045

　　系統

　　自動失能充電終止和定時器模式，適用于沒有熱敏電阻的電池包裝，bq24040和bq24045

　　狀態指示，充電/結束

　　可封裝在2*2mm DFN-10

　　集成自動開始功能為了產線測試，bq24041

　　應用

　　智能手機

    PDAs

　　MP3播放器

　　低電壓手持設備

　　細節描述

　　bq2404x系列器件是高集成度的鋰離子和鋰聚合物線性充電器件，目標位空間受限的便攜應用。設備工作在USB接口或者AC適配器。高電壓輸入范圍，同時具有輸入過壓保護，支持低成本的無校準的適配器

　　bq2404x有一個充電的輸出口，系統負載可以放置在并行的電池組上，只要平均的系統負載不要超過極限，極限為持續充電時間不能超過10小時安全計時范圍內

　　電池充電有三個階段：調節，恒流和恒壓。在所有充電階段，一個內部控制的循環監控IC節點溫度。同時減少電流，如果內部溫度超過閥值。

　　bq24040充電電路

　　TI公司的BQ24040是一款應用于面積受限的便攜式鋰離子和鋰聚合物電池線性充電芯片，該芯片的供電部分可以來自于USB供電或AC電源適配器供電，可以使用廉價的未經校準的電源適配器進行供電，因具有高的輸入電壓供電范圍及輸入過壓保護。

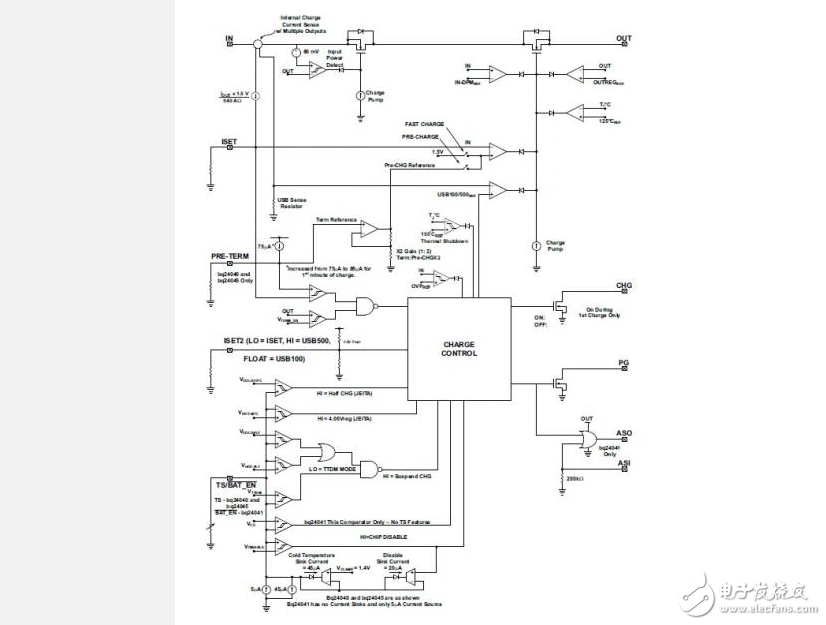

　　電池充電分為三個階段，條件充電階段、恒流充電階段、恒壓充電階段。在所有充電階段，內部有監測控制回路，當芯片內部溫度超過閥值時，通過減少充電電流實現對整體電路的保護。本文首先介紹芯片的簡介、特性、內部框圖及應用方向，并給出相應設計方案的設計原理圖、元器件列表及PCB元件布局圖。

　　設備的bq2404x系列是高度集成的鋰離子，針對空間有限便攜式應用的線性充電器裝置這些設備從USB端口或AC適配器操作。

　　bq2404x具有一個輸出功率為電池充電系統負載可以與只要系統負載平均電池分三個階段充電：調節。恒流恒壓在所有充電階段內部控制回路監視集成電路結溫。如果內部溫度降低充電電流。超過閾值

　　充電器的功率級和充電電流檢測功能完全集成
