| 單聲道130W大功率D類功放芯片CS8683-TPA3116對比測試 |
|
|
| 文章來源：永阜康科技 更新時間：2021/11/16 14:11:00 |
在線咨詢： |
| |
1. 輸出功率測試：CS8683 輸出功率與 TPA3116 幾乎一致。

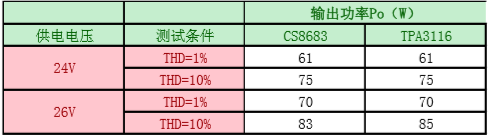

輸出功率測試：
測試條件：RL=4Ω

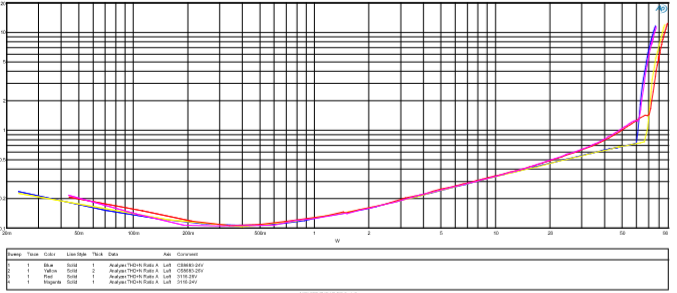

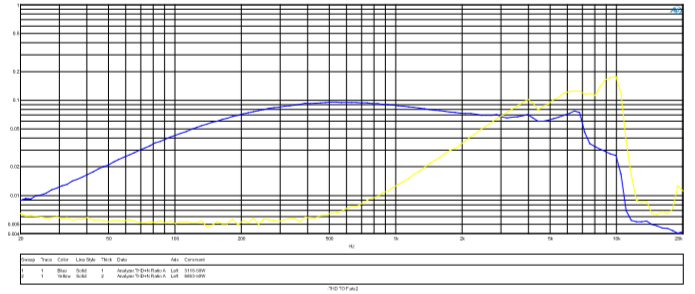

2. 諧波失真 THD 測試：
測試條件：RL=4Ω，Po=50W, PVCC=24V
CS8683 在中低頻段 THD 比 TPA3116 小。
CS8683 在高頻段 THD 比 TPA3116 大。

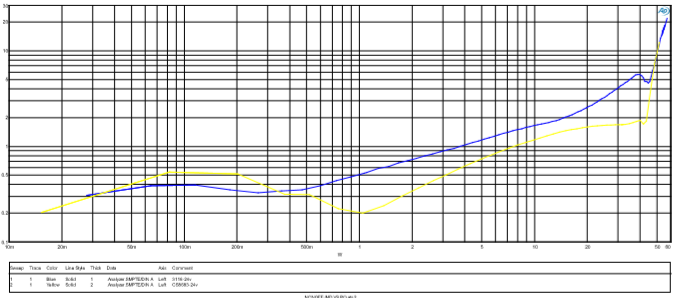

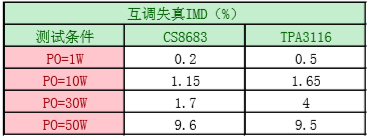

3. 互調失真 IMD 測試(測試頻率點 100Hz 對比 8kHz，4：1 的幅度比例)：
測試條件：RL=4Ω，PVCC=24V
在削頂失真之前，CS8683 互調失真 IMD 比 TPA3116 小明顯。
|
| |
|
|
|
|
|
| |
| |
| |
 |
