水聲功率放大器是聲吶發射機的重要組成部分，用來提高輸出功率,驅動換能器向水中輻射足夠能量的聲信號。水聲功放與換能器之間的阻抗匹配包括變阻匹配和調諧匹配兩方面,通過阻抗匹配可以將換能器的阻值調整到一個適當的值，使得功放輸出的電壓和電流利用系數最高。

水聲功率放大器是將自信號源的微弱電信號進行放大以驅動某一負載的放大器。在水聲領域,水聲功放的主要作用是通過放大音頻信號的電壓和電流提高聲吶的輸出功率。

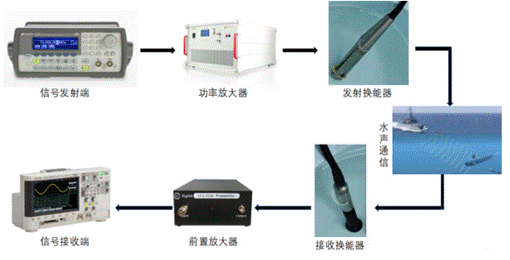

水聲功率放大器驅動換能器

水聲功率放大器驅動水聲換能器，換能器的阻值很高且屬于電容性負載，無法用功放直接驅動，因此需要進行阻抗匹配。阻抗匹配主要由變阻匹配和調諧匹配兩方面構成，其中，變阻匹配的作用是把功放的電阻性負載轉換為一個合適的數值,使其電壓利用系數和電流利用系數達到最高，一般使用變壓器實現;調諧匹配是將功放的電容性負載轉換為電阻性負載，從而使負載上的有效功率達到最大，常使用諧振法完成阻抗匹配。

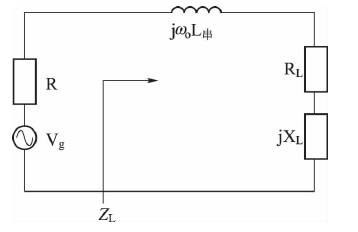

匹配等效圖

AigtekATA-L系列水聲功率放大器最大輸出功率1000VA ，輸出電壓1020Vrms ，高達200Hz ~ 120kHz，可驅動0~100%的阻性或非阻性負載。

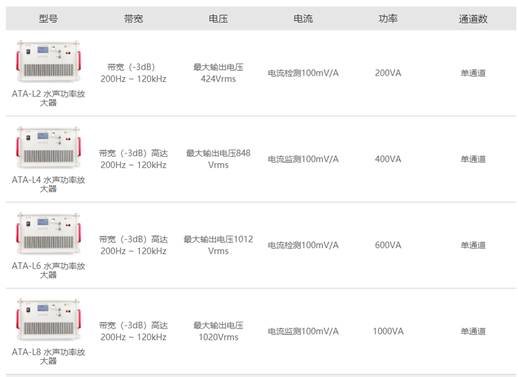

ATA-L系列水聲功率放大器型號參數指標：

水聲功率放大器，作為聲吶系統的重要組成部分，不論是在軍事領域還是民用領域都發揮著極其重要的作用�？蓮V泛應用于海洋資源探測、地形地貌掃描、漁業探測、航道規劃以及碼頭垃圾清理等民用技術領域。另外，還可做為大功率寬帶高頻正弦電源，用于航空航天領域非接觸式供電技術的相關測測試或是電化學領域的相關測試。
