作為使用電感的降噪對策之一，本文將介紹有關共模濾波器降噪的內容。從嚴格意義上講，共模濾波器并不是電感器，而是磁性器件，是降噪對策中的重要部件。

共模濾波器

共模濾波器的結構是兩個繞組繞在一個磁芯上，相當于兩個電感組合在一起（見下圖）。

當繞組中流過電流時，磁芯產生磁通，針對急劇的電流變化，起到使電流不易流通（扼流）的作用。這與電感的自感作用相同。

共模濾波器基本上起到共模電流不流通、差模電流流通的作用。關鍵在于這2根導線沿同一方向繞在一個磁芯上。

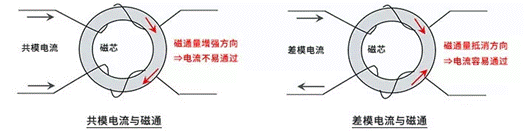

如圖所示，差模電流是在2根導線上往復流動，因此磁芯產生的磁通方向相反，磁通抵消，因此不能起到扼流作用，而是直接通過。

相比之下，共模電流的流向相同，因此磁通量增強，電流不易流過。也就是說，共模電流＝共模噪聲難以通過，被濾除（圖1）。

圖1：當磁通量增強時的電流流通情況

使用共模濾波器降低噪聲的對策

由于這里提到開關電源的噪聲，因此在下面給出作為電源的輸入濾波器使用的示例（圖2）。

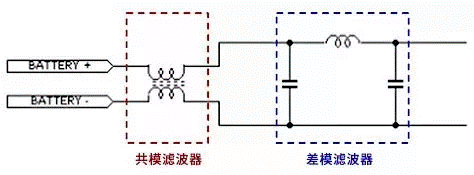

圖2：典型的電源的輸入濾波器

如圖所示在電源的輸入線插入共模濾波器。與用于信號線的共模濾波器相比，用于電源線的共模濾波器使用差模阻抗較大的分裂繞組結構。這些產品一般作為電源線用共模濾波器推出，其差模噪聲消減效果也值得期待。但是，由于幾百k～幾MHz左右的差模阻抗非常低，因此一般與π型濾波器等用于差模噪聲的濾波器并用。

關鍵要點

使用共模濾波器消除對共模噪聲。

共模濾波器是利用自感作用來阻止共模電流通過的濾波器。
