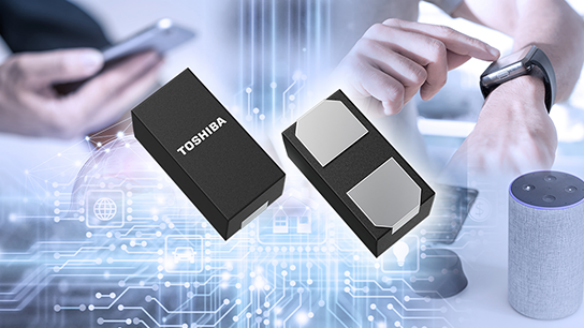

東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布，推出一款用于高頻天線的超低電容TVS二極管---“DF2B6M4BSL”。該二極管能夠保護半導體和其他電子元件免受靜電與噪聲的影響，同時抑制信號劣化。該產品于今日開始支持批量出貨。
Wi-Fi®等無線電通信中使用的高頻天線需要通過抑制高諧波失真，來保護其內部的電子元件。DF2B6M4BSL的總電容僅為0.15pF（最大值），是東芝當前所能提供的最小電容，較東芝的現有產品DF2B6M4ASL降低了大約25%。新款TVS二極管憑借超低電容抑制高諧波失真，同時降低了對元件產生影響的靜電與噪聲。
高頻天線有時會(huì )使用ESD抑制器，其可用DF2B6M4BSL來取代。TVS二極管比ESD抑制器具有更高的保護性能，并且可以降低靜電電壓。
除了有助于增強高頻天線的可靠性以外，DF2B6M4BSL也適用于信號線路的ESD防護。
Ø 應用：
- IOT和移動設備等電子設備高頻天線與高速信號線路的ESD防護
Ø 特性：
- 總電容低：Ct＝0.12pF（典型值）／0.15pF（最大值）@VR＝0V，f＝1MHz
- 低諧波失真特性
f＝2.4GHz，20dBm輸入條件
二次諧波：-65.5dBm（參考值）
三次諧波：-54.4dBm（參考值）
f＝5.0GHz，20dBm輸入條件
二次諧波：-64.7dBm（參考值）
三次諧波：-55.5dBm（參考值）
- 低Vpeak電壓：VCL-max-peak＝215V（參考值）@IEC61000-4-2（接觸），+8kV輸入
Ø 主要規格：
（@Ta＝25℃）
|
器件型號
|
DF2B6M4BSL
|
|
封裝
|
SL2
|
|
絕對最大
額定值
|
靜電放電電壓
（IEC61000-4-2）（接觸）
VESD（kV）
|
@IEC61000-4-2
|
±8
|
|
工作峰值反向電壓VRWM最大值（V）
|
5.5
|
|
保持電壓VH（V）
|
@It1＝1mA
|
最小值
|
5.6
|
|
最大值
|
8.0
|
|
總電容Ct典型值（pF）
|
@VR＝0V，f＝1MHz
|
典型值
|
0.12
|
|
最大值
|
0.15
|
|
諧波失真
參考值（dBm）
|
@f＝2.4GHz，20dBm輸入
|
二次
|
-65.5
|
|
三次
|
-54.4
|
|
@f＝5.0GHz，20dBm輸入
|
二次
|
-64.7
|
|
三次
|
-55.5
|
|
VCL-max-peak參考值（V）
|
@IEC61000-4-2（接觸），+8kV輸入
|
215
|
|
