特點：
1、支持輕觸開關、自鎖開關
2、支持外接電源自動上電（焊接上D17即可實現）
3、支持待機常電輸出
4、外接電源、鋰電供電自動切換，由于PMOS內續流二極管的存在，切換過程不會(huì )出現電壓跌落情況。
5、通過雙PMOS背靠背連接，防止外接電源倒灌至鋰電池

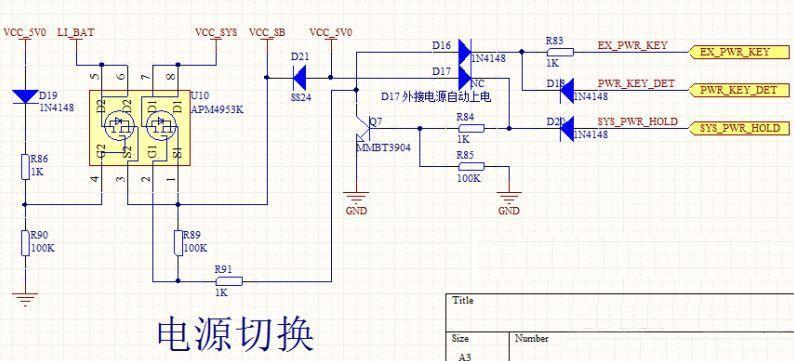

原理圖如下，電源標號說明：
1、VCC_5V0  外接電源輸入
2、LI_BAT     鋰電池
3、VCC_SYS  主電源輸出
4、VCC_SB    待機電源輸出


控制接口說明：
1、EX_PWR_KEY     開關按鍵輸入，外接輕觸開關或自鎖開關，低電平有效。
2、PWR_KEY_DET   開關按鍵檢測，給單片機檢測開關狀態用，主要適用于采用輕觸開關。
3、SYS_PWR_HOLD 電源保持，高電平有效，當采用輕觸開關，或者系統想自己控制關機時有用


典型應用：
1、電源開關使用輕觸開關，通過檢測PWR_KEY_DET狀態，控制SYS_PWR_HOLD，實現長按xx秒，系統開機，長按xx秒，系統關機。
2、車載設備，D17外接ACC信號，實現汽車點火，設備自動開機，汽車熄火，延時xx時間后，自動關機。
3、使用自鎖開關，斷開D17，不用PWR_KEY_DET 與 SYS_PWR_HOLD ，實現外接電源與內置電源自動切換，及小自鎖開關控制大電流通斷。
