工程師常常面對各種挑戰，需要不斷開發新應用，以滿足廣泛的需求。一般來說，這些需求很難同時滿足。例如一款高速、高壓運算放大器（運放），同時還具有高輸出功率，以及同樣出色的直流精度、噪聲和失真性能。市面上很少能見到兼具所有這些特性的運算放大器。
但是，您可以使用兩個單獨的放大器來構建這種放大器，形成復合放大器。將兩個運算放大器組合在一起，就能將各自的優勢特性集成于一體。這樣，與具有相同增益的單個放大器相比，兩個運算放大器組合可以實現更高的帶寬。
復合放大器
復合放大器由兩個單獨放大器組合而成，分別具有不同的特性。圖1所示就是這種結構。放大器1為低噪聲精密放大器ADA4091-2。在本例中，放大器2為AD8397,具有高輸出功率，可用于驅動其他模塊。

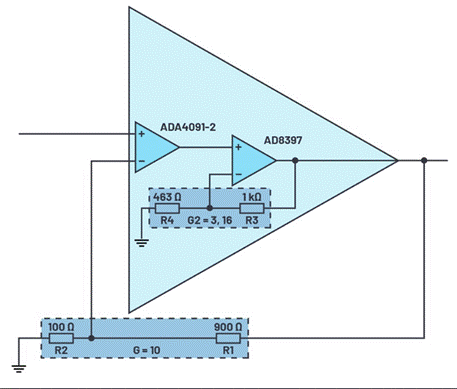

圖1.
兩個運算放大器串聯構成復合放大器的示意圖。
圖1所示的復合放大器的配置與同相放大器的配置類似，后者具有兩個外部操作電阻R1和R2。將兩個串聯在一起的運算放大器看作一個放大器�？傇鲆�(G)通過電阻比設置，G
= 1 + R1/R2。如果R3與R4電阻比發生變化，會(huì )影響放大器2 (G2)的增益，也會(huì )影響放大器1
(G1)的增益或輸出電平。但是，R3和R4不會(huì )改變有效總增益。如果G2降低，G1將增加。
帶寬擴展
復合放大器的另一個特性是具備更高帶寬。相比單個放大器，復合放大器的帶寬更高。所以，如果使用兩個完全相同的放大器，其增益帶寬積(GBWP)為100
MHz，增益G = 1，那么–3
dB帶寬可以提高約27%。增益越高，效果越明顯，但最高只能達到特定限值。一旦超過限值，可能會(huì )不穩定。兩個增益分布不均時，也會(huì )出現這種不穩定的情況。一般來說，在兩個放大器的增益均等分布的情況下，可獲得最大帶寬。采用上述值（GBWP
= 100 MHz、G2 = 3.16、G = 10），在總增益為10時，兩個放大器組合的–3
dB帶寬可以達到單個放大器的3倍。
這種說明相對簡單。增益均勻分布時，G2也會(huì )獲得與放大器1相同的有效增益。但是，每個獨立放大器的開環增益更高。增益較低時，例如，從40
dB降至20db時，兩個放大器都會(huì )在開環曲線的低區域內運行（參見圖2）。如此，與具有同樣增益的單個放大器相比，復合放大器可獲得更高帶寬。

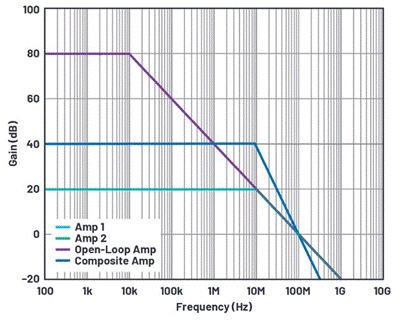

圖2.
通過復合放大器擴展帶寬。
直流精度和噪聲
在典型運算放大器電路中，部分輸出會(huì )饋送到反相輸入。如此，可以通過反饋路徑來修正輸出誤差，以提高精度。圖1所示的組合也為放大器2提供了單獨的反饋路徑，雖然它也在放大器1
的反饋路徑中。整體配置輸出會(huì )因放大器2產生更大誤差，但在反饋給放大器1時，會(huì )修正這種誤差。因此，可以保持放大器1的精度。輸出失調僅與第一個放大器的輸入失調誤差成正比，與第二個放大器的失調電壓無關。
噪聲分量也一樣。它也通過反饋得到修正，其中交流信號與兩個放大器級的帶寬預留相關。只要第一個放大器級具備足夠帶寬，它就會(huì )修正放大器2的噪聲分量。至此，其輸出電壓噪聲密度占主導地位。但是，如果超過了放大器1的帶寬，那么第二個放大器的噪聲分量開始占主導。如果放大器1的帶寬過高，或者遠高于放大器2的帶寬，就會(huì )產生問題。這可能導致復合放大器的輸出中出現額外的噪聲峰值。
結論
通過將兩個放大器串聯在一起，可以將兩者的出色特性相結合，從而獲得使用單個運算放大器無法實現的結果。例如，可以實現具有高輸出功率和高帶寬的高精度放大器。圖1所示的示例電路使用了軌到軌放大器AD8397（–3
dB帶寬 = 69 MHz）和精密放大器ADA4091-2（–3 dB帶寬 = 1.2
MHz），將兩者組合得到的帶寬比單個放大器（放大器1）的帶寬要高2倍以上(G =
10)。此外，將AD8397和各種精密放大器組合，還可以降低噪聲，并改善THD特性。但是，在設計中，還必須通過修正放大器配置來確保系統的穩定性。如果考慮所有標準，復合放大器也可能適用于各種要求嚴苛的廣泛應用。
AD8397
雙路運算放大器
電壓反饋
寬電源電壓范圍：3
V至24 V
軌到軌輸出
輸出擺幅達到供電軌0.5 V范圍內
高線性輸出電流
310 mA(峰值，32 Ω，±12
V電源)，無雜散動態范圍(SFDR)：-80 dBc
低噪聲
電壓噪聲密度：4.5 nV/√Hz (100 kHz)
電流噪聲密度：1.5
pA/√Hz (100 kHz)
高速
-3 dB帶寬：69 MHz (G = 1)
壓擺率：53 V/µs (RLOAD = 25
Ω)
ADA4091-2
單電源供電：3 V至30
V
寬輸入電壓范圍
軌到軌輸出擺幅
低電源電流：每個放大器200 μA
寬帶寬：1.2 MHz
壓擺率：0.46
V/μs
低失調電壓：250 μV（最大值）
無反相
過壓保護（OVP）
高于/低于供電軌25 V（±5
V時）
高于/低于供電軌12 V（±15 V時）
|
